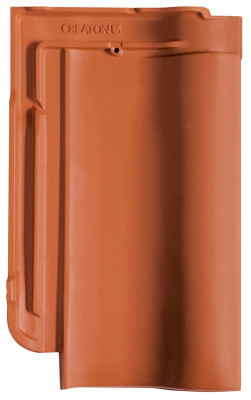

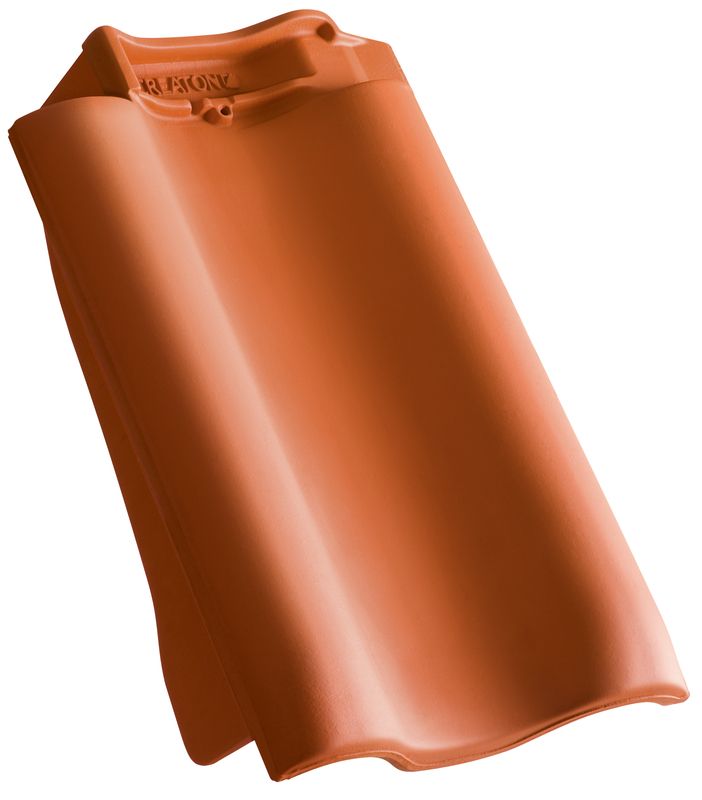

HARMONIE

Jednostavna večna lepota.

  • Najfleksibilniji ravni crep malog formata te vrste
  • Može se koristiti za gotovo svaki oblik i nagib
  • Velika tolerancija podešavanja od 25 mm
  • Usklađen i optimizovan izgled površina krova
  • Velika stabilnost zahvaljujući četvorostrukom prekrivanju gornjih i bočnih žlebova
  • Dostupno u 10 različitih boja, što daje paletu i raznolikost
  • HARMONIE se bez problema prilagođava različitim geometrijama krova i može se postaviti jednostavno, brzo i bezbedno

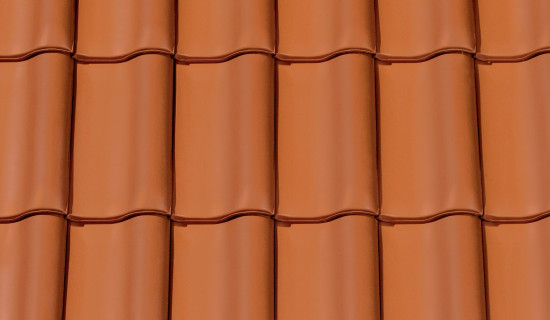

prirodno crvena
prirodno crvena
NUANCE crvena engobirana
NUANCE crvena engobirana
NUANCE toskanska engobirana
NUANCE toskanska engobirana
NUANCE bakreno crvena engobirana
NUANCE bakreno crvena engobirana
NUANCE vinsko crvena engobirana
NUANCE vinsko crvena engobirana
NUANCE tamno braon engobirana
NUANCE tamno braon engobirana
NUANCE boje škriljca engobirana
NUANCE boje škriljca engobirana
NUANCE antracit engobirano
NUANCE antracit engobirano
FINESSE crna glazirana
FINESSE crna glazirana

Tehnički podaci

Dimenzije (pribl.)250 x 410 mm
Min. pokrivna širina pribl.197 mm
Pros. pokrivna širina pribl.199 mm
Maks. pokrivna širina (pribl.)201 mm
Min. letvanje (pribl.)328 mm
Pros. pokrivna dužina pribl.340 mm
Maks. letvanje (pribl.)352 mm
Min. potreban crep (pribl.)14.2 kom./m²
Prosečno potreban crep (pribl.)14.9 kom./m²
Cigle, maks. pribl.15.6 kom./m²
Jedinična težina (pribl.)3.1 kg/komad
Težina po m² (pribl.)46.2 kg/m²
Težina po paleti (pribl.)893 kg
Komada po mini pakovanju5 komad
Kom. po paleti280 komad

Aplikacije

Dodatne mjere prema specifikacijama proizvođača CREATON
16 °Standardni nagib krova CREATON DE u kombinaciji sa dodatnim merama u skladu sa specifikacijama proizvođača Standardni nagib krova CREATON DE u kombinaciji sa dodatnim merama u skladu sa specifikacijama proizvođača
≥ 16 °Installation of a trussing sheet/glued sub-roof without nail seals, possible CREATON products: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 14 °Installation of a trussing sheet/glued sub-roof without nail seals, possible CREATON products: DUO longlife ND extra
≥ 14 °Installation of a trussing sheet/glued sub-roof with nail seals, possible CREATON products: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 12 °Installation as a rainproof sub-roof, possible CREATON products: DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 10 °Installation as a watertight sub-roof, possible CREATON products: QUATTRO longlife extra
- Installation as a watertight sub-roof welded in a 7° special solution, please observe separate installation guidelines, possible CREATON products: QUATTRO longlife extra

Technical informations

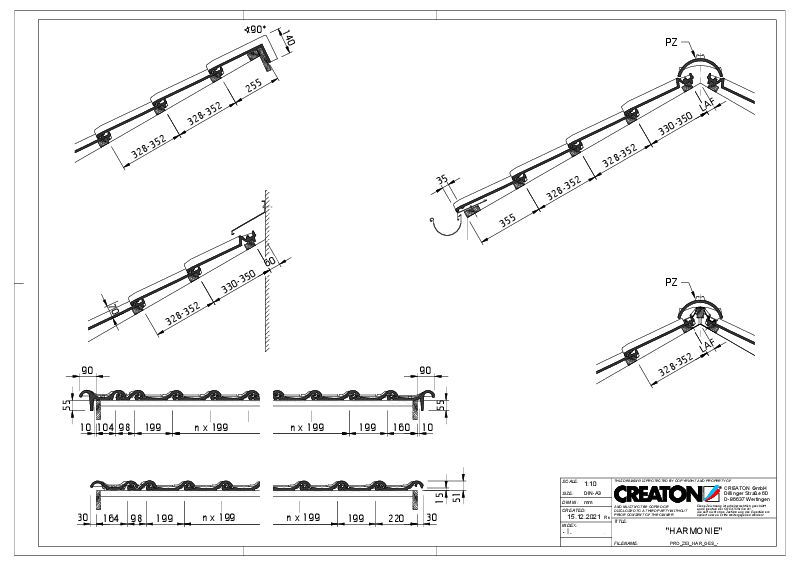

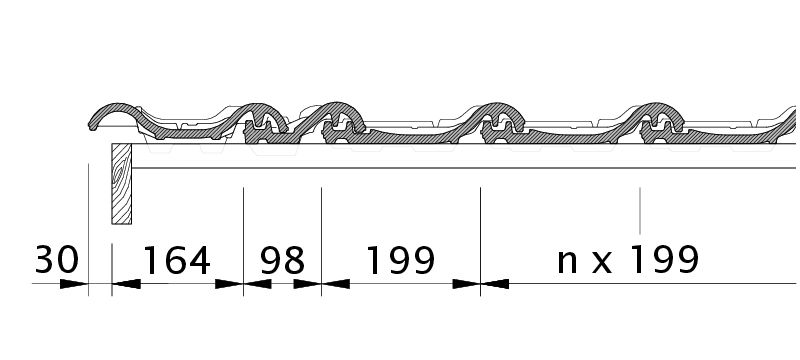

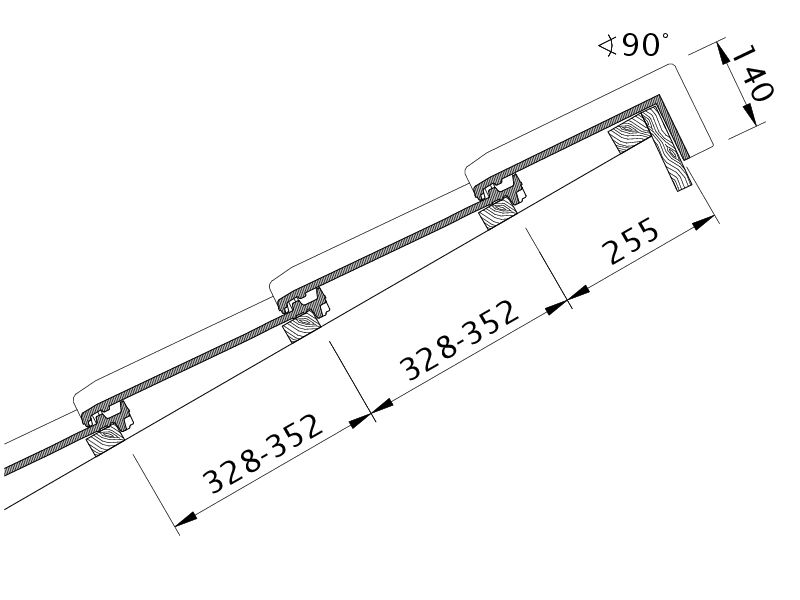

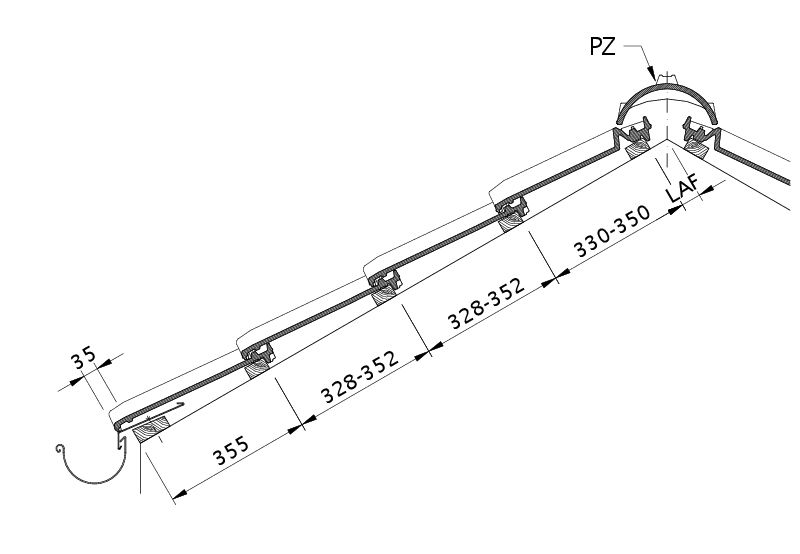

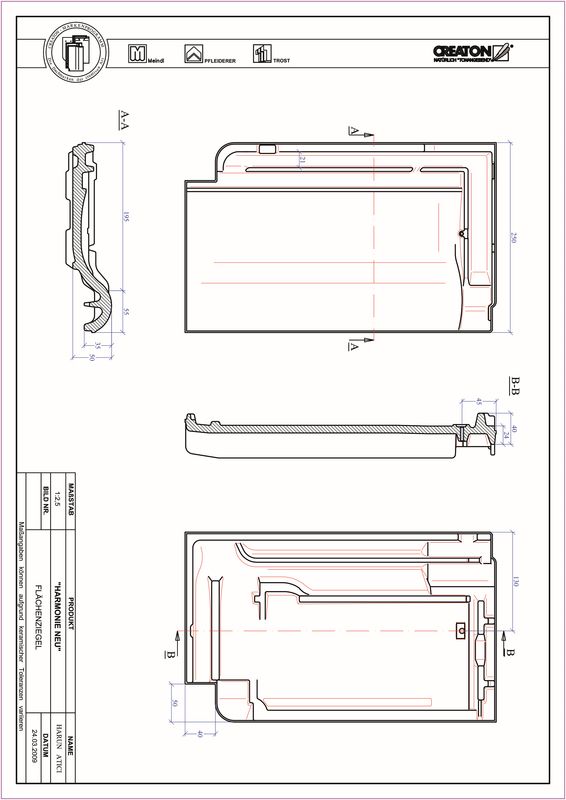

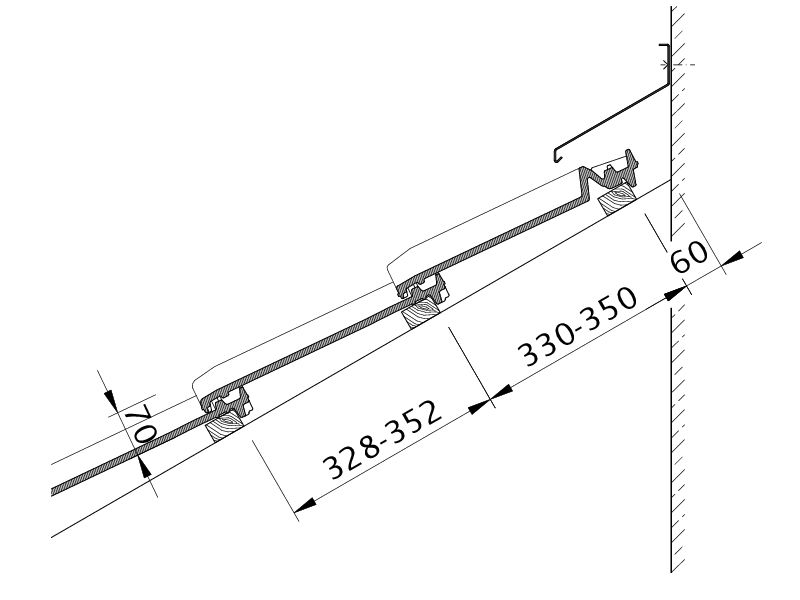

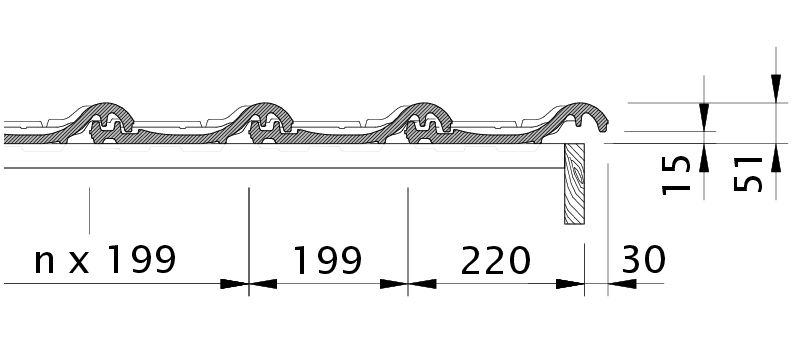

  • Prikazani tehnički crtež je samo primer.

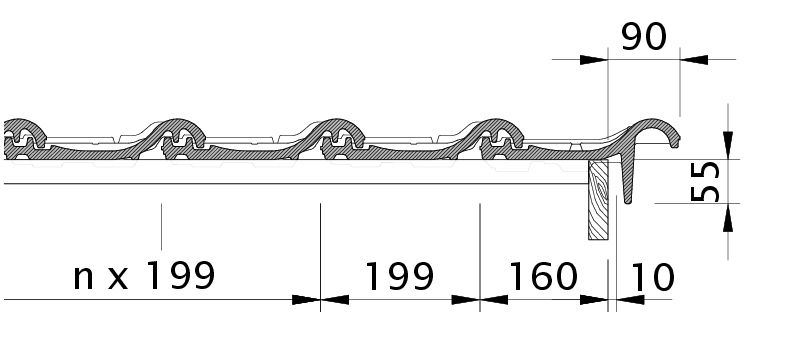

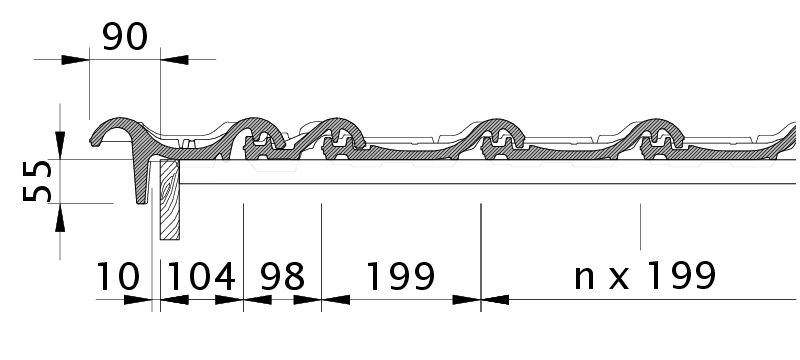

  • Prema smernicama Centralnog udruženja nemačke krovopokrivačke delatnosti (ZVDH) za ivične crepove, rastojanje između unutrašnje ivice ivičnog nosa i spoljašnje ivice i spoljašnje ivice zabatnog zida ili obloge mora biti najmanje 1 cm.
  • Aktuelni nacionalni pravilnici i standardi važe za izvođenje krovopokrivanja. Oni se razlikuju od zemlje do zemlje (npr. ZVDH pravila, austrijski standardi) i moraju se uzeti u obzir pri obavljanju radova. Prema informacijama proizvođača, specifične CREATON informacije o izvođenju potkonstrukcija takođe su primenljive i komplementarne sa ovim. Možete ih naći u našem Planeru krova ili na www.creaton.de / www.creaton.at.
  • Uzmite u obzir uzorak pisma za standardne CREATON nagibe krova.

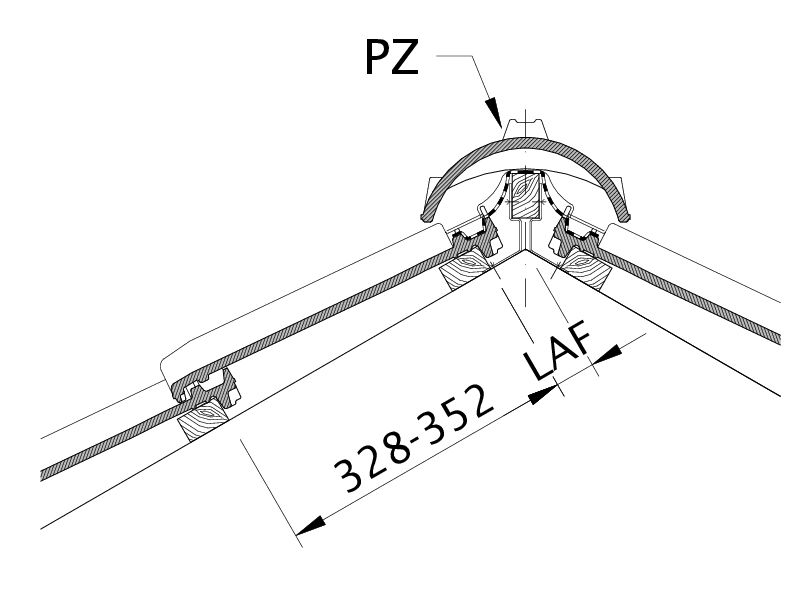

LAF-/FLA vrednosti

LAF-/FLA vrednosti u mm sa falcom za 30x50 letve
potreban grebeni crep (pribl.)DN10°15°20°25°30°35°40°45°50°55°60°
PZ 2.5 pak/mLAF6060555045403530302525
PZ 2.5 pak/mFLA100100959085807070605550
LAF-/FLA vrednosti u mm sa falcom za 40x60 letve
potreban grebeni crep (pribl.)DN10°15°20°25°30°35°40°45°50°55°60°
PZ 2.5 pak/mLAF6060554540353020151010
PZ 2.5 pak/mFLA11011010510095908080706560
LAF-/FLA vrednosti u mm sa falcom za 50x50 letve
potreban grebeni crep (pribl.)DN10°15°20°25°30°35°40°45°50°
PZ 2.5 pak/mLAF55555040352520105
PZ 2.5 pak/mFLA120120115110105105959590
