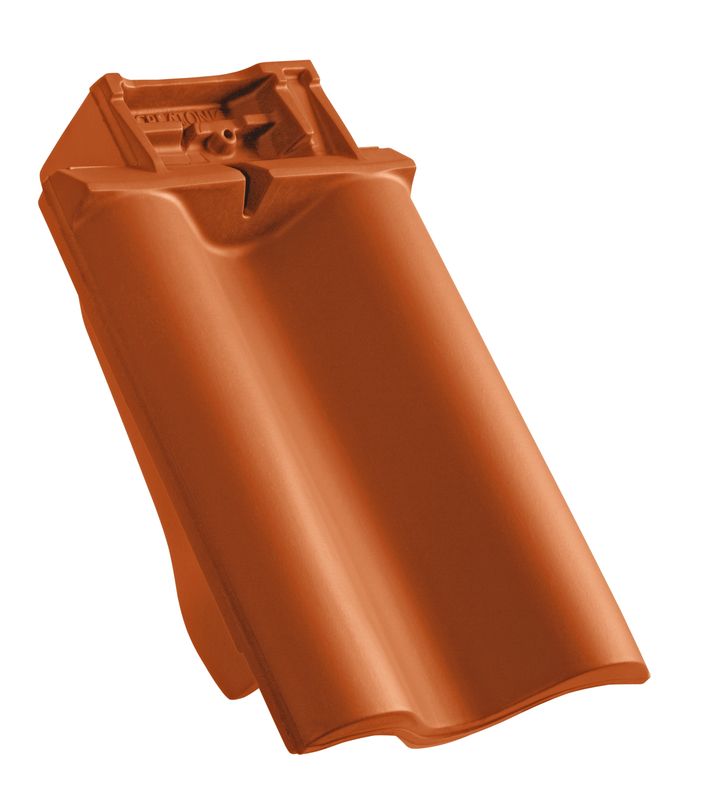

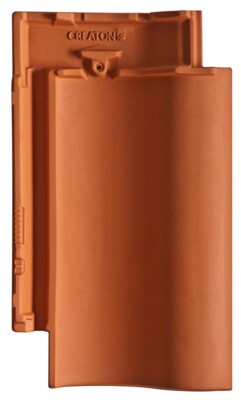

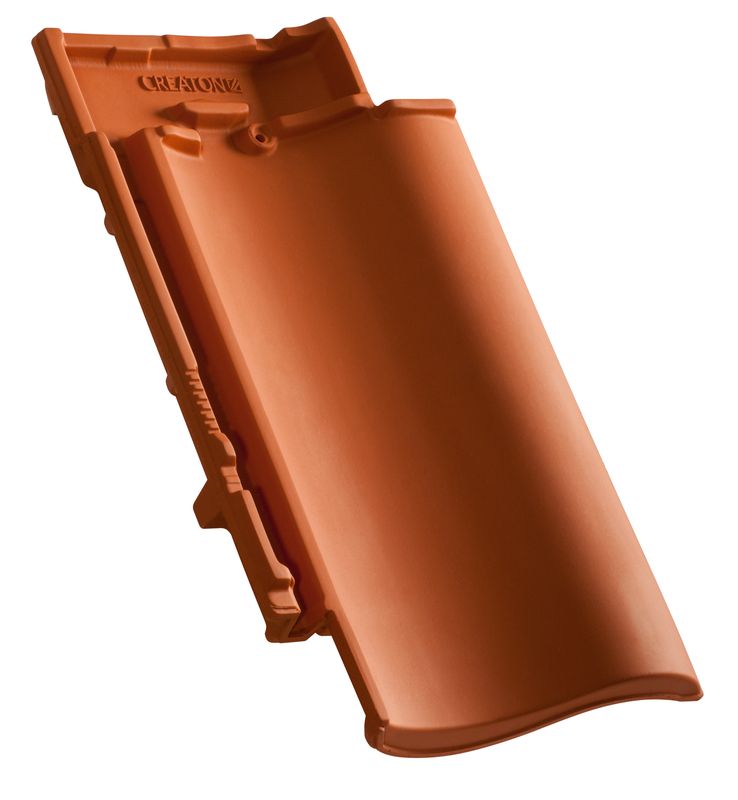

MELODIE

Nordijska jednostavnost.

  • Pogodan i za krovove nagiba manjeg od 10°, sa vodootpornom potkonstrukcijom
  • Izuzetno svestran i jednostavan za ugradnju, zahvaljujući velikom pomičnom području od 35 mm
  • Olakšano rukovanje pri postavljanju zahvaljujući težini od samo 3,2 kg po komadu
  • Sofisticirana tehnologija preklapanja omogućava efikasnu drenažu vode i zaštitu od prodora kiše

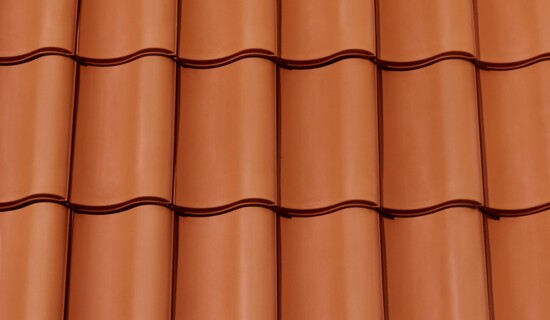

prirodno crvena
prirodno crvena
NUANCE bakreno crvena engobirana
NUANCE bakreno crvena engobirana
NUANCE boje škriljca engobirana
NUANCE boje škriljca engobirana
NUANCE antracit engobirano
NUANCE antracit engobirano
FINESSE crna glazirana
FINESSE crna glazirana

Tehnički podaci

Dimenzije (pribl.)255 x 440 mm

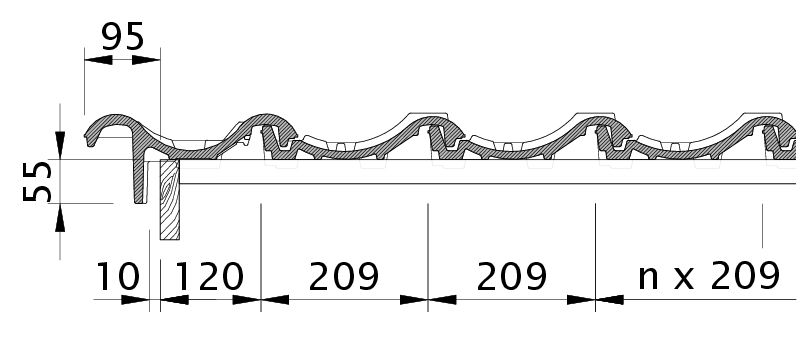

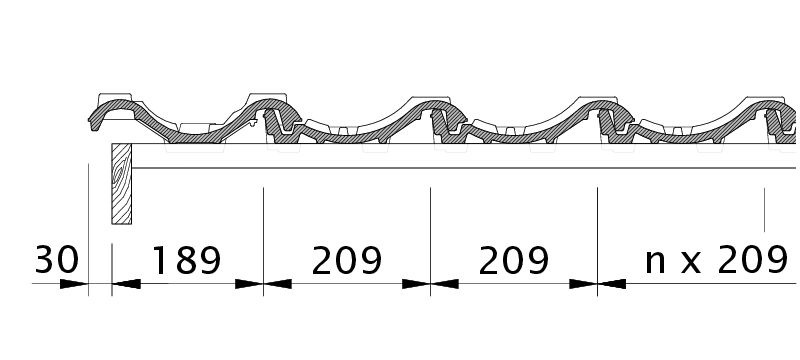

Min. pokrivna širina pribl.208 mm
Pros. pokrivna širina pribl.209 mm
Maks. pokrivna širina (pribl.)210 mm

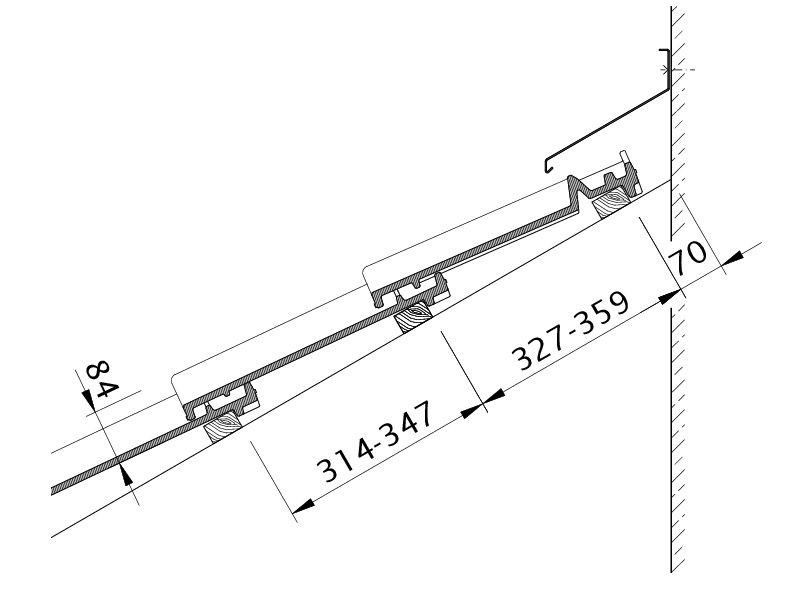

Min. letvanje (pribl.)314 mm
Pros. pokrivna dužina pribl.330 mm
Maks. letvanje (pribl.)347 mm
Min. potreban crep (pribl.)13.7 kom./m²
Prosečno potreban crep (pribl.)14.5 kom./m²
Cigle, maks. pribl.15.3 kom./m²
Jedinična težina (pribl.)3.3 kg/komad
Težina po m² (pribl.)47.9 kg/m²
Težina po paleti (pribl.)819 kg
Komada po mini pakovanju6 komad
Kom. po paleti240 komad

Aplikacije

Dodatne mjere prema specifikacijama proizvođača CREATON
16 °Standardni nagib krova CREATON DE u kombinaciji sa dodatnim merama u skladu sa specifikacijama proizvođača Standardni nagib krova CREATON DE u kombinaciji sa dodatnim merama u skladu sa specifikacijama proizvođača
≥ 16 °Installation of a trussing sheet/glued sub-roof without nail seals, possible CREATON products: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 14 °Installation of a trussing sheet/glued sub-roof without nail seals, possible CREATON products: DUO longlife ND extra
≥ 14 °Installation of a trussing sheet/glued sub-roof with nail seals, possible CREATON products: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 12 °Installation as a rainproof sub-roof, possible CREATON products: DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 10 °Installation as a watertight sub-roof, possible CREATON products: QUATTRO longlife extra
- Installation as a watertight sub-roof welded in a 7° special solution, please observe separate installation guidelines, possible CREATON products: QUATTRO longlife extra

Technical informations

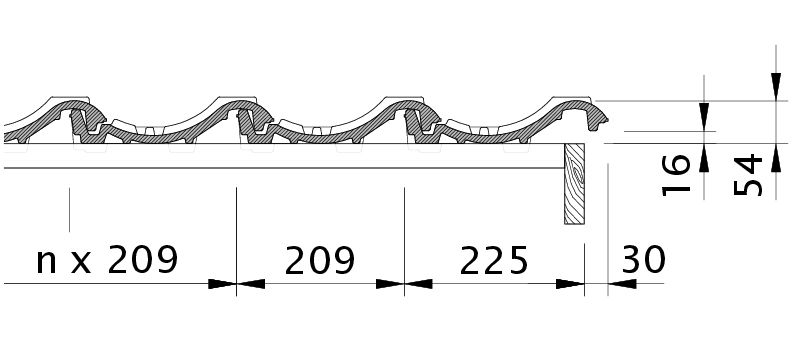

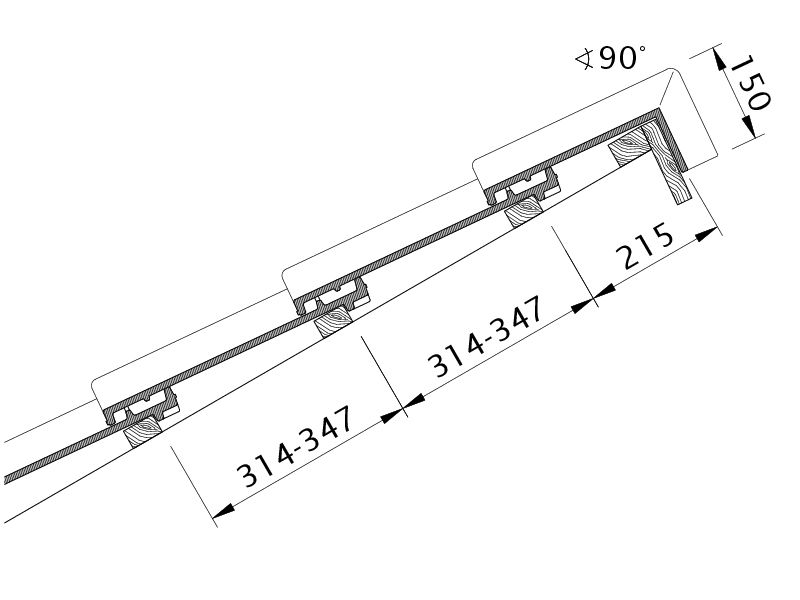

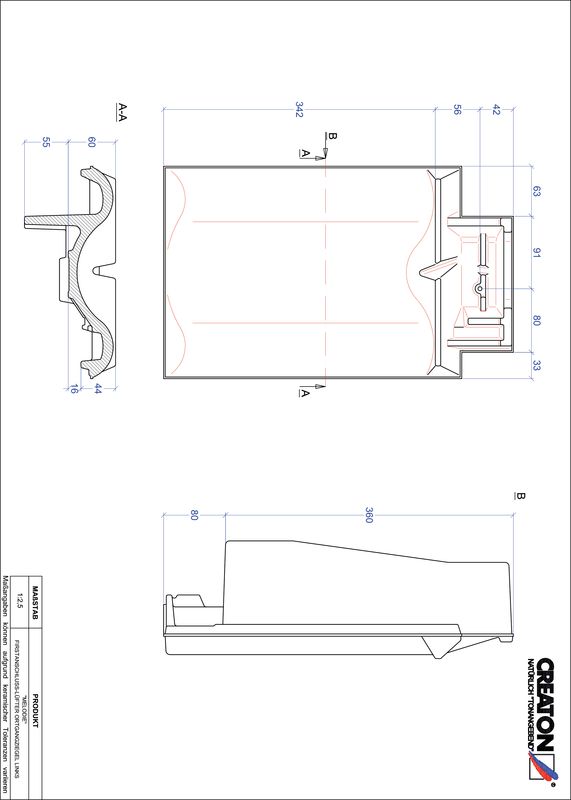

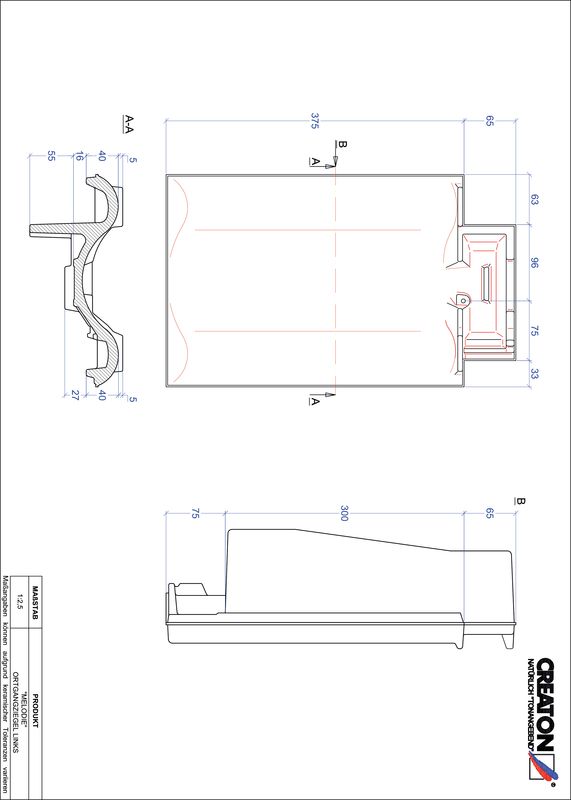

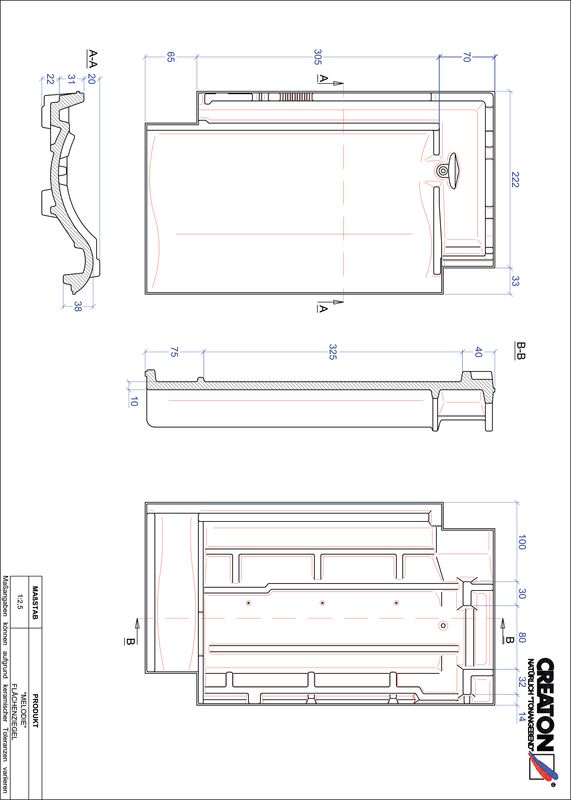

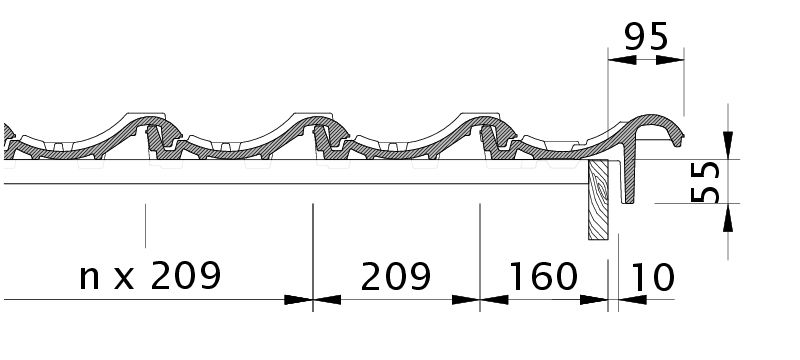

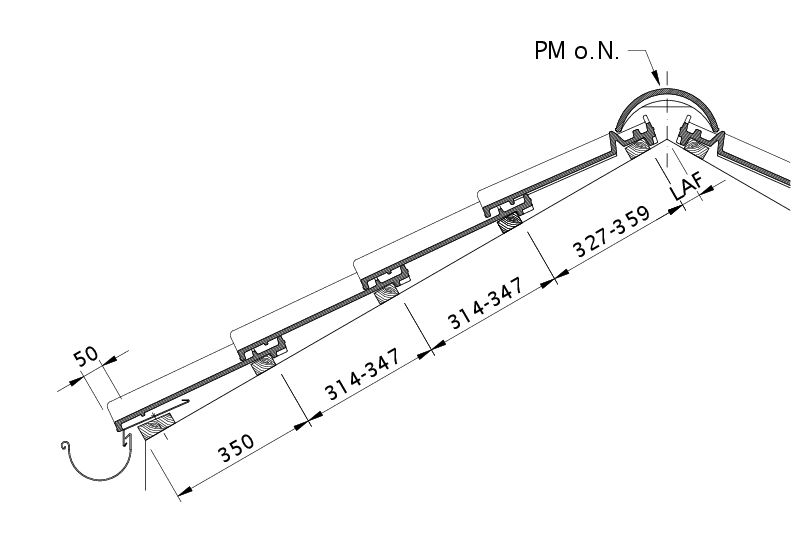

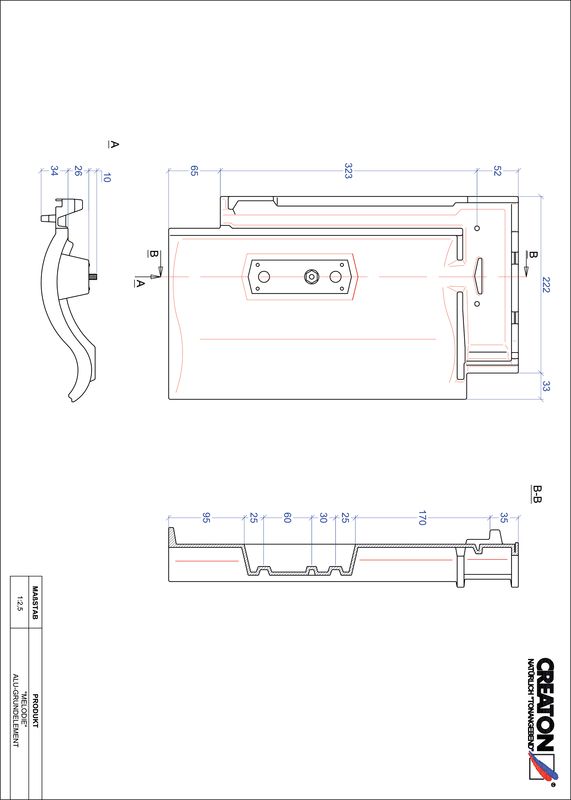

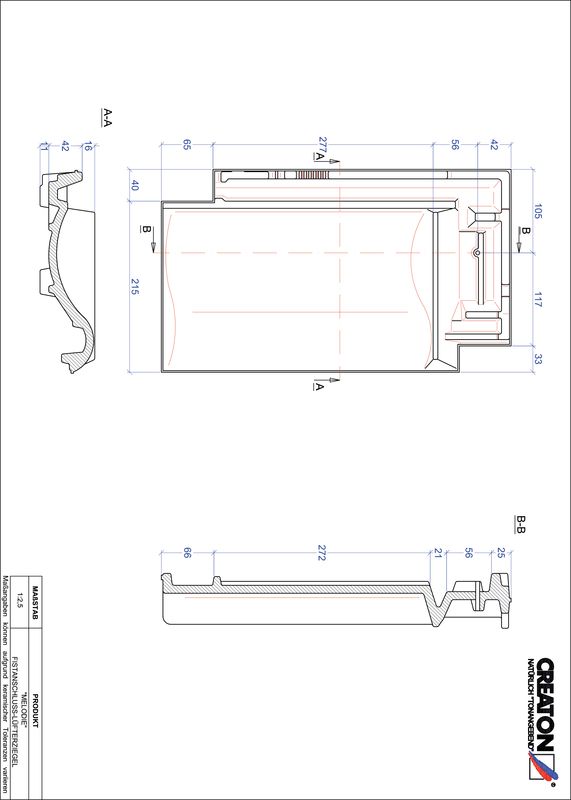

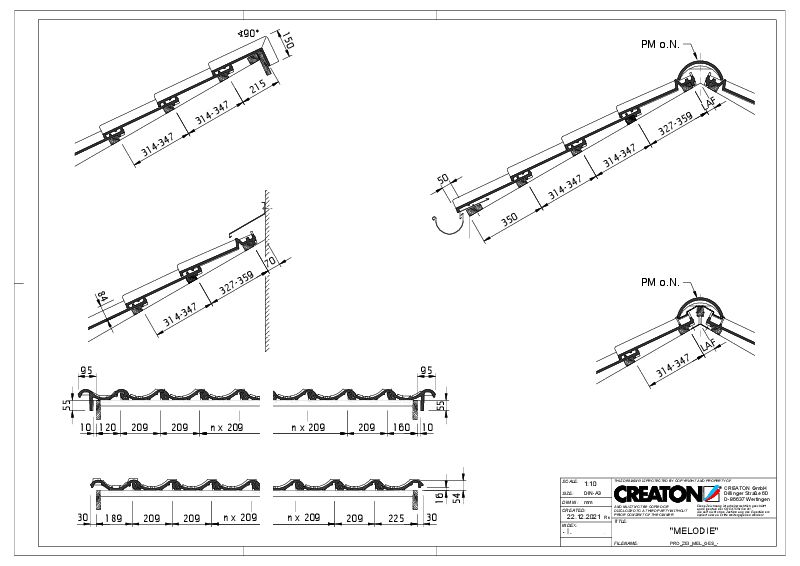

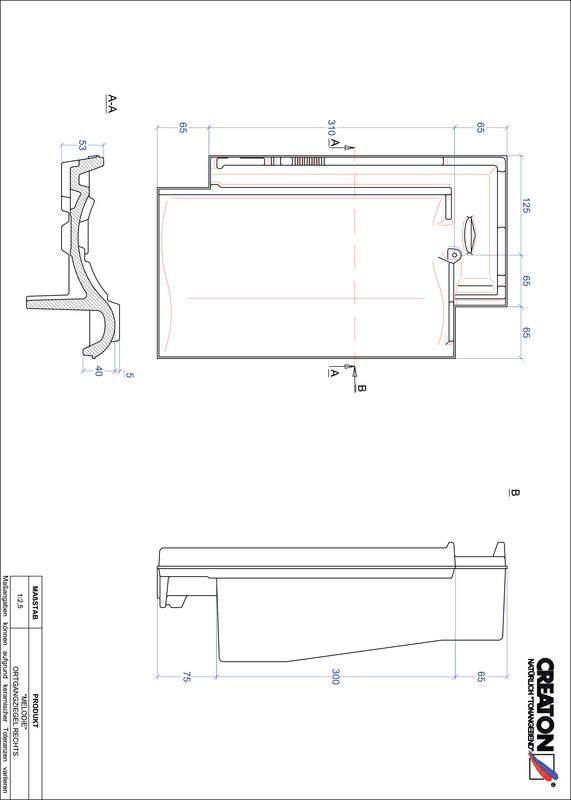

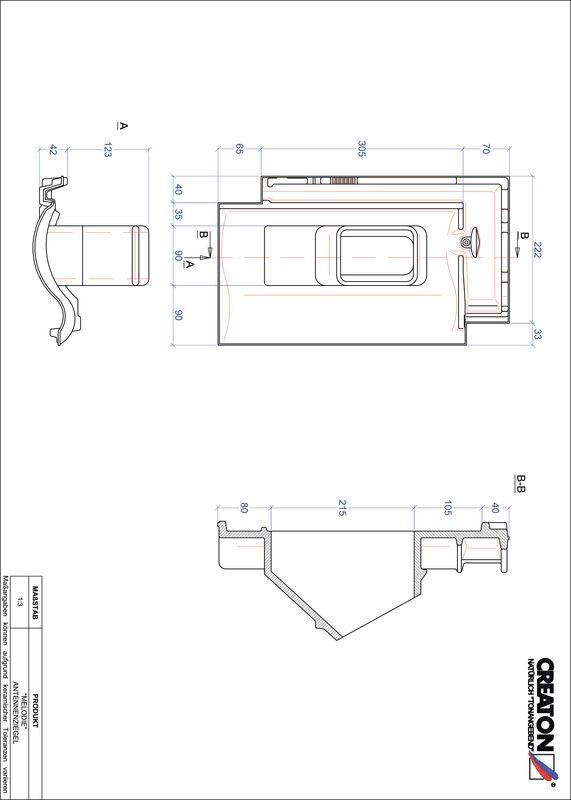

  • Prikazani tehnički crtež je samo primer.
  • Prema smernicama Centralnog udruženja nemačke krovopokrivačke delatnosti (ZVDH) za ivične crepove, rastojanje između unutrašnje ivice ivičnog nosa i spoljašnje ivice i spoljašnje ivice zabatnog zida ili obloge mora biti najmanje 1 cm.
  • Aktuelni nacionalni pravilnici i standardi važe za izvođenje krovopokrivanja. Oni se razlikuju od zemlje do zemlje (npr. ZVDH pravila, austrijski standardi) i moraju se uzeti u obzir pri obavljanju radova. Prema informacijama proizvođača, specifične CREATON informacije o izvođenju potkonstrukcija takođe su primenljive i komplementarne sa ovim. Možete ih naći u našem Planeru krova ili na www.creaton.de / www.creaton.at.
  • Uzmite u obzir uzorak pisma za standardne CREATON nagibe krova.

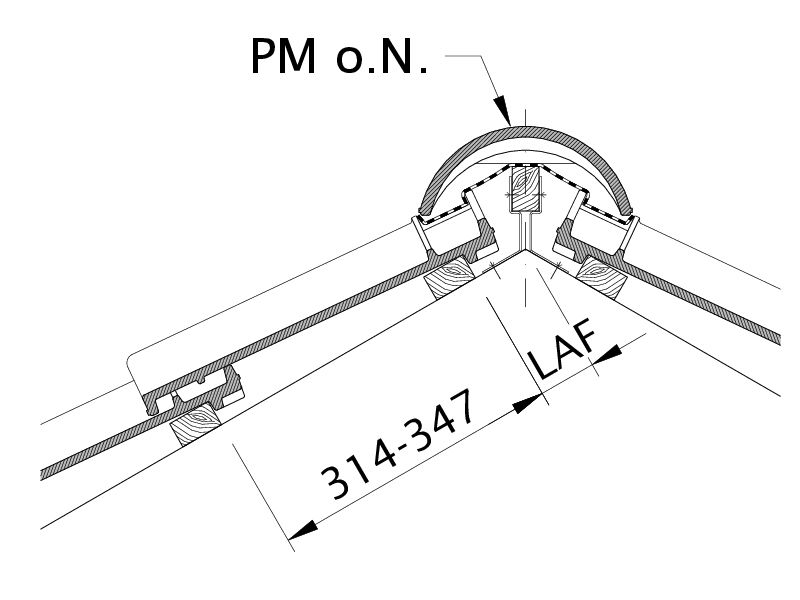

LAF-/FLA vrednosti

LAF-/FLA vrednosti u mm sa falcom za 30x50 letve

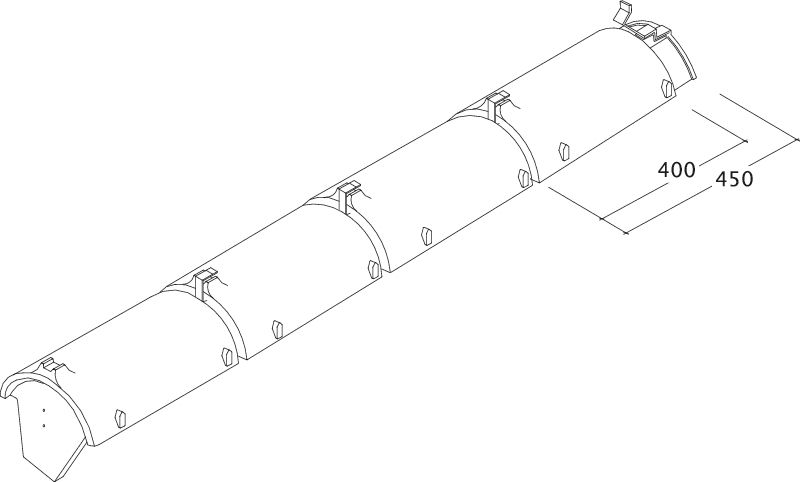

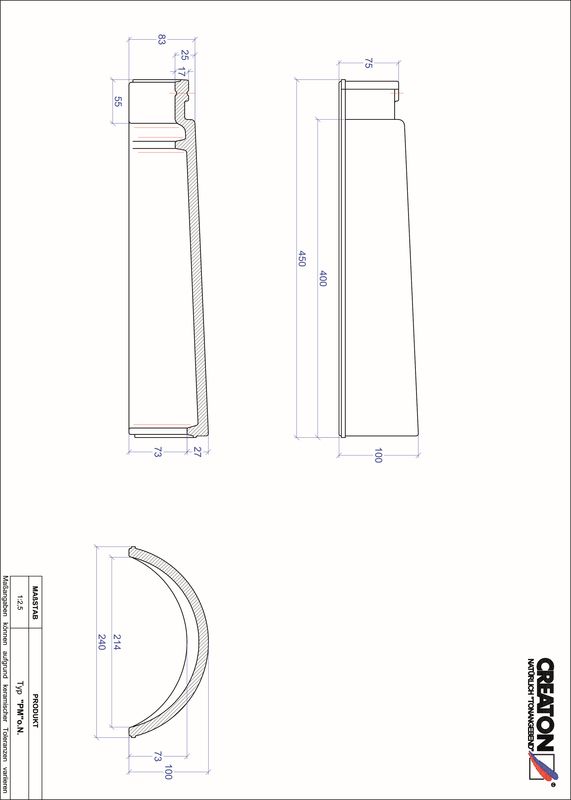

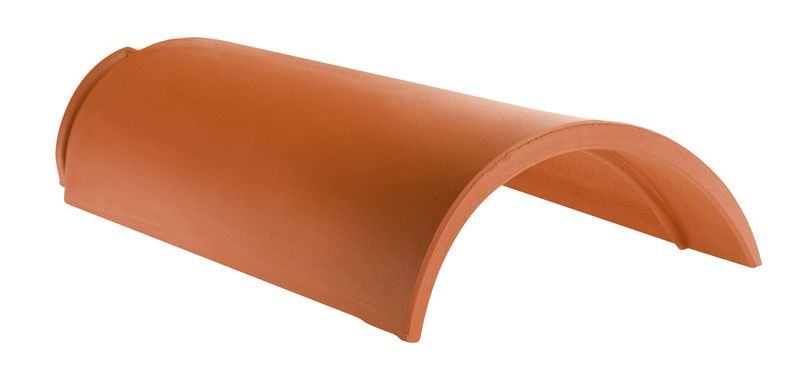

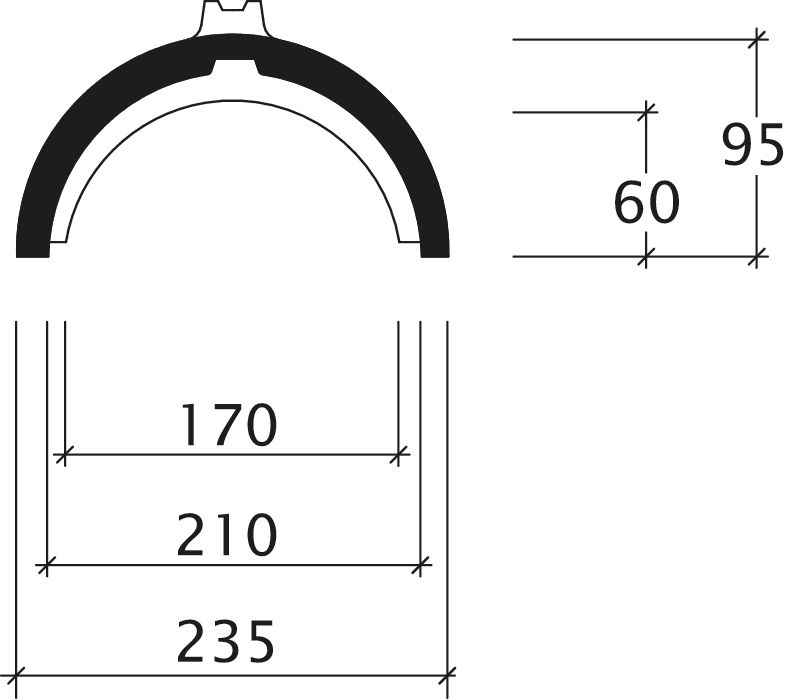

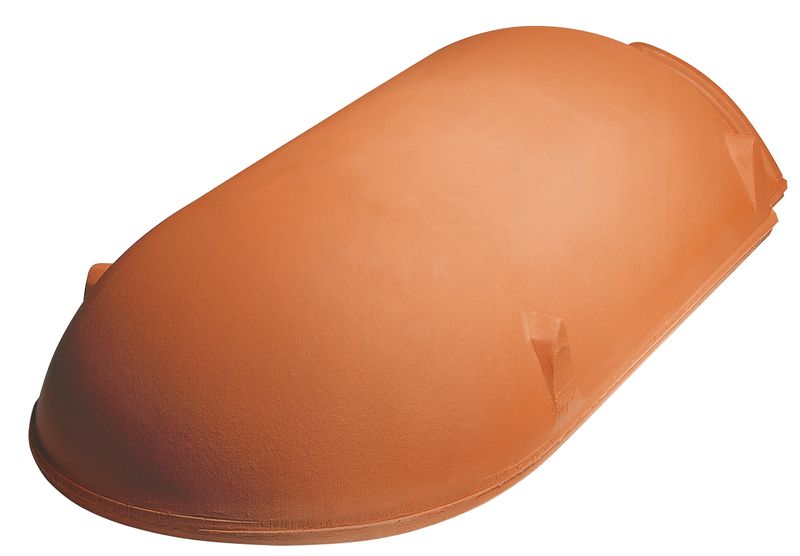

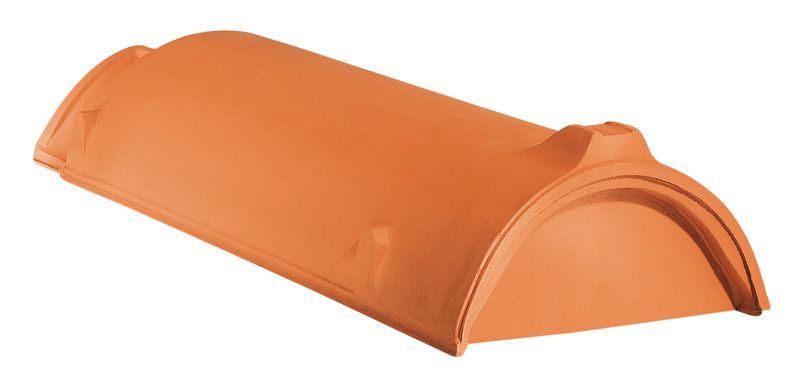

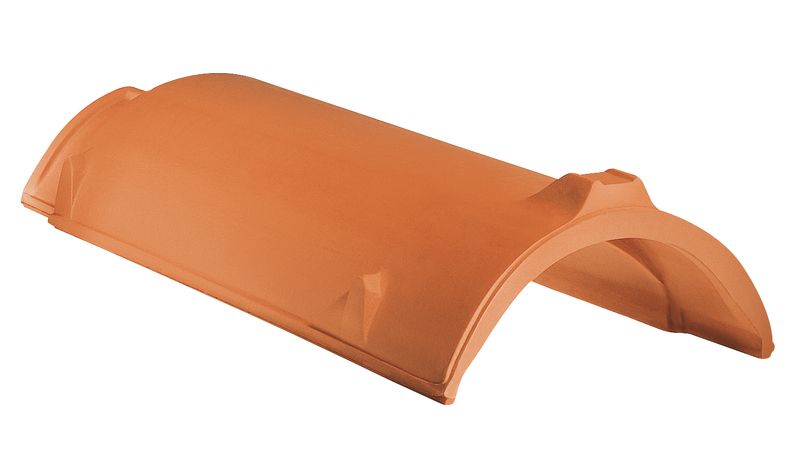

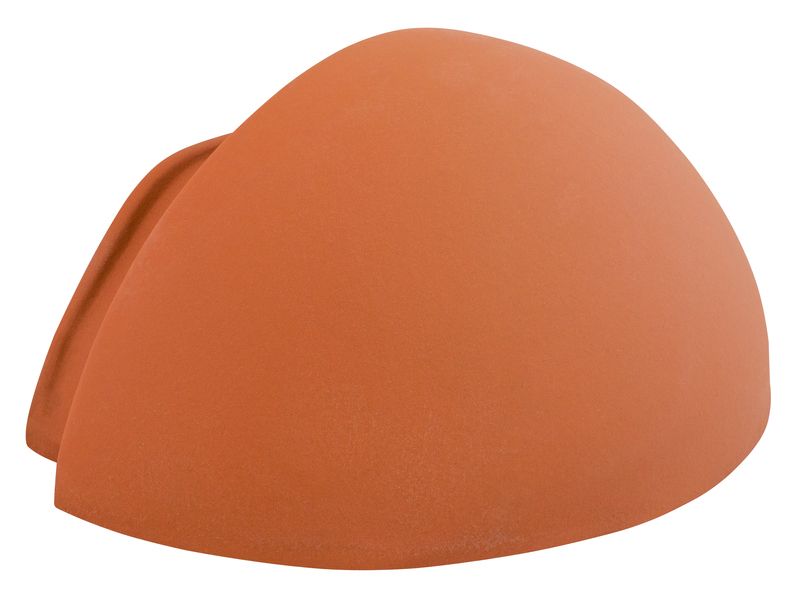

potreban grebeni crep (pribl.)DN10°15°20°25°30°35°40°45°50°55°60°
PMoN 2.8 pak/mLAF5050454030201515151010
PMoN 2.8 pak/mFLA11511510510095908075757070
PZ 2.5 pak/mLAF6565656060605050454040
PZ 2.5 pak/mFLA11011010510090858070656050
LAF-/FLA vrednosti u mm sa falcom za 40x60 letve
potreban grebeni crep (pribl.)DN10°15°20°25°30°35°40°45°50°55°60°
PMoN 2.8 pak/mLAF505045352515101010
PMoN 2.8 pak/mFLA125125115110105100908580
PZ 2.5 pak/mLAF6565655555554540302525
PZ 2.5 pak/mFLA120120115110100959080757060
LAF-/FLA vrednosti u mm sa falcom za 50x50 letve
potreban grebeni crep (pribl.)DN10°15°20°25°30°35°40°45°50°55°60°
PMoN 2.8 pak/mLAF454540302050
PMoN 2.8 pak/mFLA135135125120115115105
PZ 2.5 pak/mLAF6060605050453530201510
PZ 2.5 pak/mFLA13013012512011011010595959090
