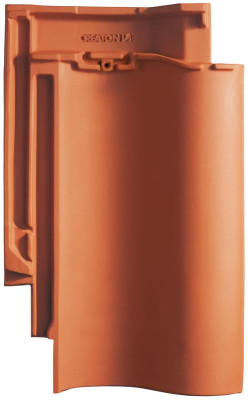

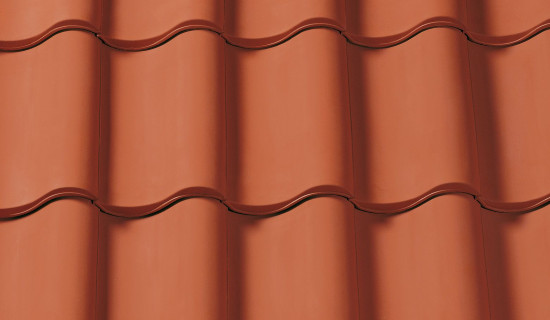

SINFONIE

Zakrivljeni falcovani crep prepoznatljivog izgleda.

Pogodan i za krovove nagiba manjeg od 7°, sa vodootpornom potkonstrukcijom
Izuzetno svestran i jednostavan za ugradnju, zahvaljujući velikom pomičnom području od 29 mm
Sofisticirana tehnologija preklapanja pruža efikasnu zaštitu od oluja
Potporna rebra poboljšavaju statiku i odvod eventualne kondenzovane vode
Dva stabilna ovesna nosa omogućavaju sigurno držanje i pouzdanu ventilaciju.
Gornji i donji preklopni spojevi obezbeđuju najbolju moguću zaštitu od prodora kiše. Dizajniran posebno za efikasnu i efektivnu drenažu vode, da garantuje istinski izuzetnu vodootpornost

Tehnički podaci

Dimenzije (pribl.)	300 x 482 mm
Min. pokrivna širina pribl.	228 mm
Pros. pokrivna širina pribl.	230 mm
Maks. pokrivna širina (pribl.)	232 mm
Min. letvanje (pribl.)	361 mm
Pros. pokrivna dužina pribl.	375 mm
Maks. letvanje (pribl.)	389 mm
Min. potreban crep (pribl.)	10.9 kom./m²
Prosečno potreban crep (pribl.)	11.5 kom./m²
Cigle, maks. pribl.	12.2 kom./m²
Jedinična težina (pribl.)	4.6 kg/komad
Težina po m² (pribl.)	52.9 kg/m²
Težina po paleti (pribl.)	945 kg
Komada po mini pakovanju	5 komad
Kom. po paleti	200 komad

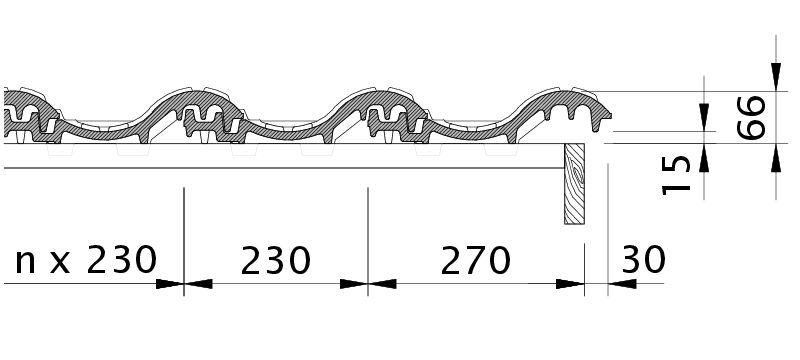

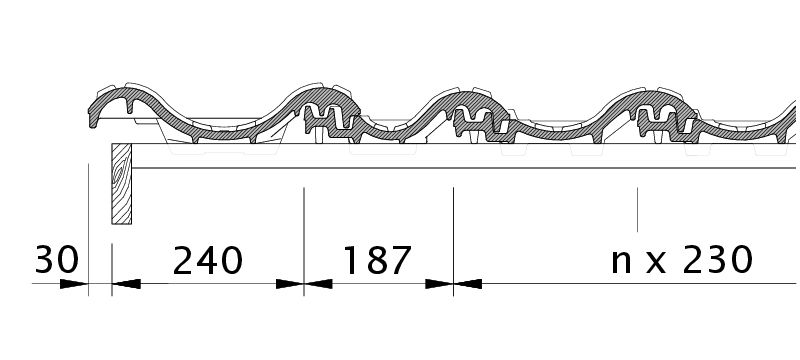

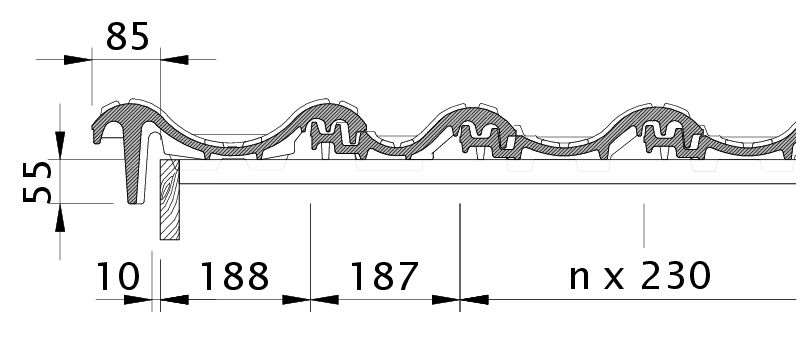

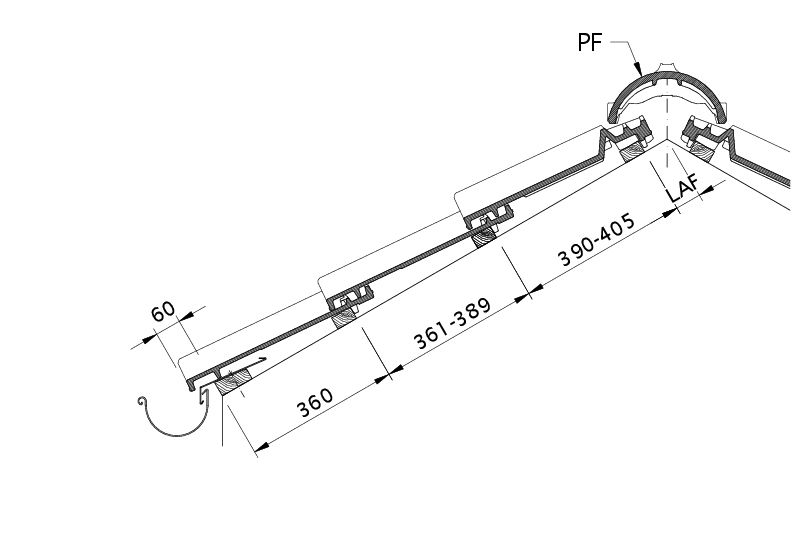

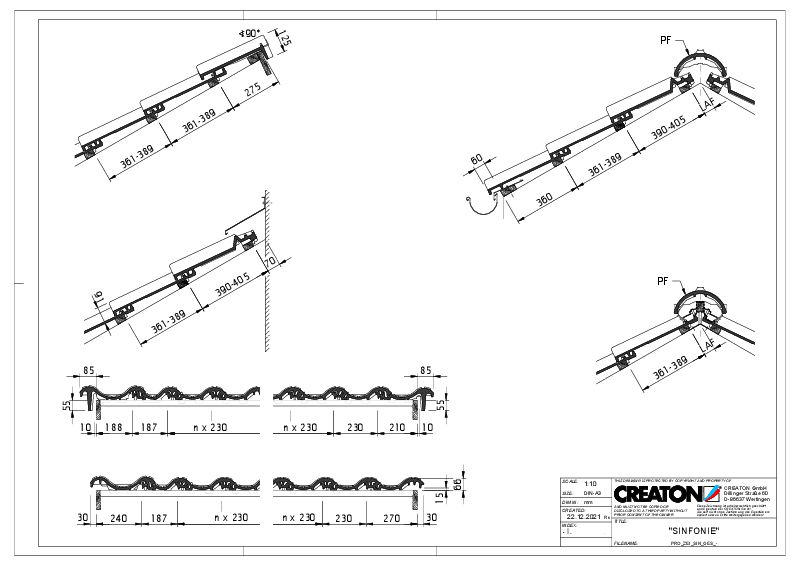

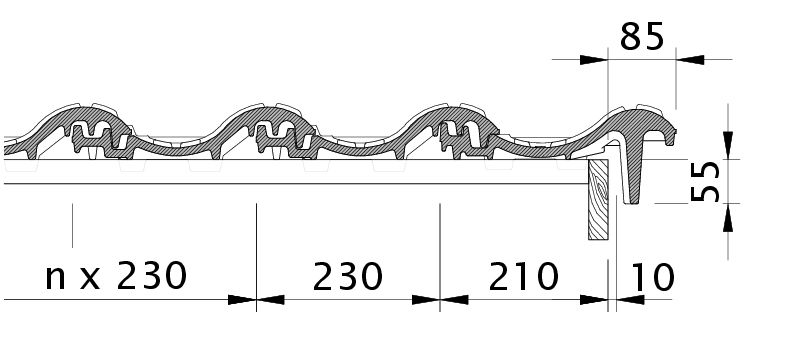

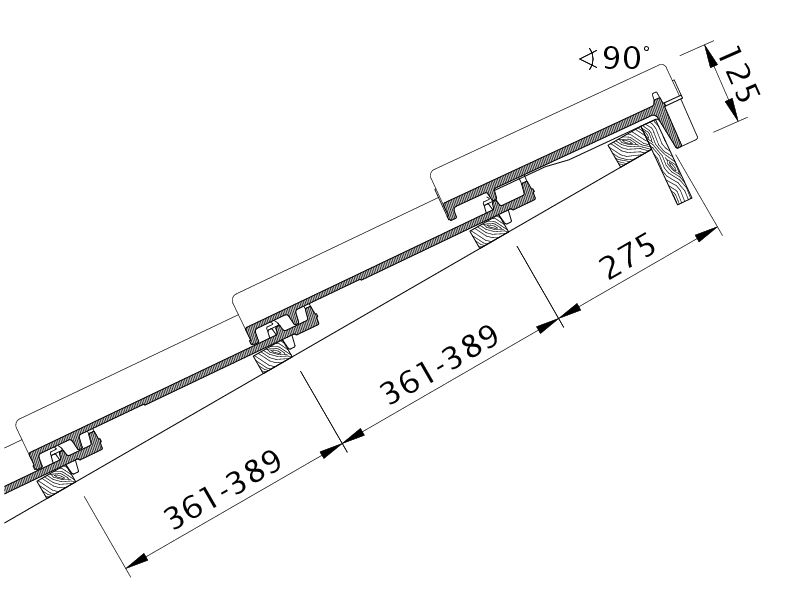

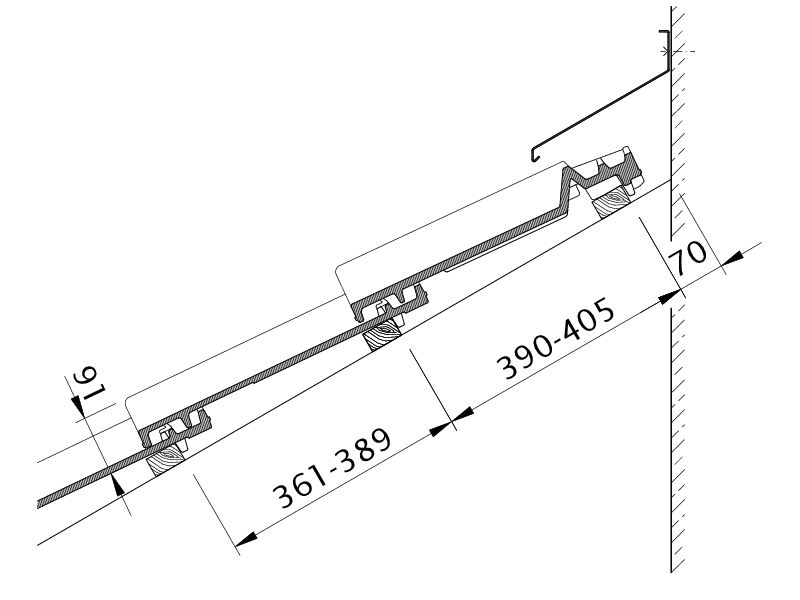

Tehnički crteži

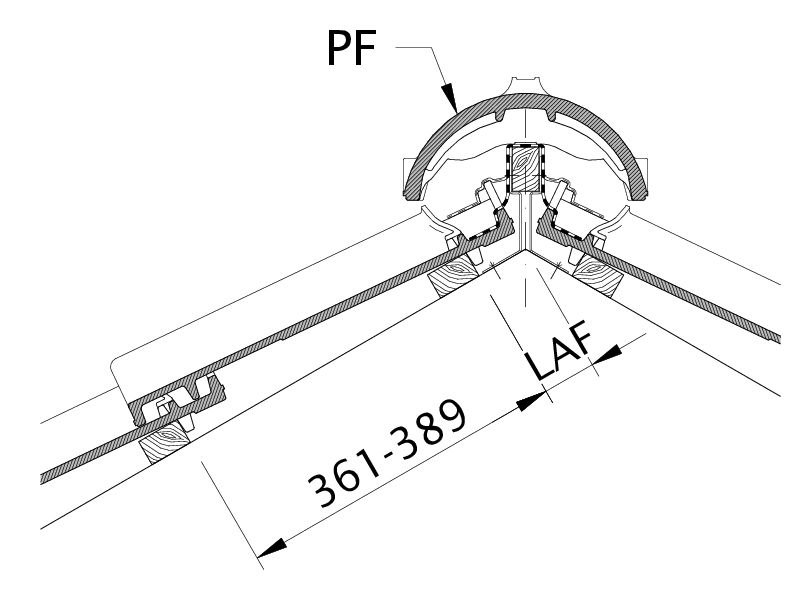

LAF-/FLA vrednosti

LAF-/FLA vrednosti u mm sa falcom za 30x50 letve
potreban grebeni crep (pribl.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 pak/m	LAF	80	80	70	65	60	60	60	50	45	45	45
PF 2.5 pak/m	FLA	100	100	90	80	75	65	65	55	50	50	40
PR 2.5 pak/m	LAF	80	80	70	65	60	60	60	50	45	45	45
PR 2.5 pak/m	FLA	100	100	90	80	75	65	65	55	50	50	40
LAF-/FLA vrednosti u mm sa falcom za 40x60 letve
potreban grebeni crep (pribl.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 pak/m	LAF	80	80	70	60	55	55	55	40	30	30	30
PF 2.5 pak/m	FLA	110	110	100	90	85	75	75	65	60	60	55
PR 2.5 pak/m	LAF	80	80	70	60	55	55	55	40	30	30	30
PR 2.5 pak/m	FLA	110	110	100	90	85	75	75	65	60	60	55
LAF-/FLA vrednosti u mm sa falcom za 50x50 letve
potreban grebeni crep (pribl.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 pak/m	LAF	75	75	65	55	50	45	45	30	20	20	15
PF 2.5 pak/m	FLA	120	120	110	100	95	90	90	80	80	80	80
PR 2.5 pak/m	LAF	75	75	65	55	50	45	45	30	20	20	15
PR 2.5 pak/m	FLA	120	120	110	100	95	90	90	80	80	80	80

Asortiman dodatne opreme

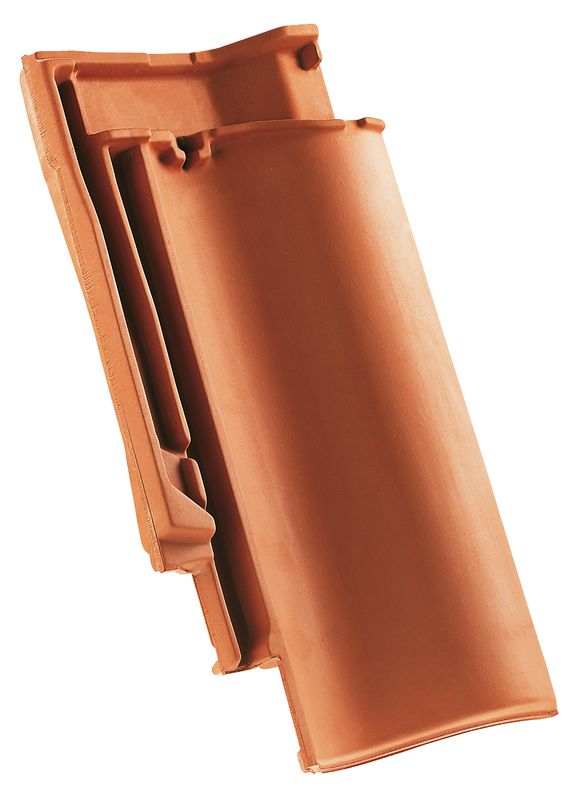

SIN polucrep

SIN ivični crep desni

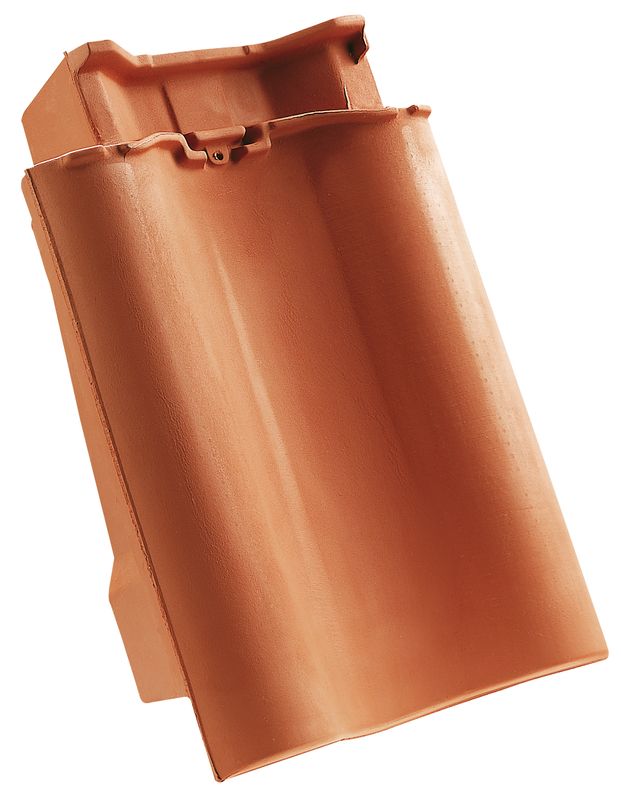

SIN ivični crep levi

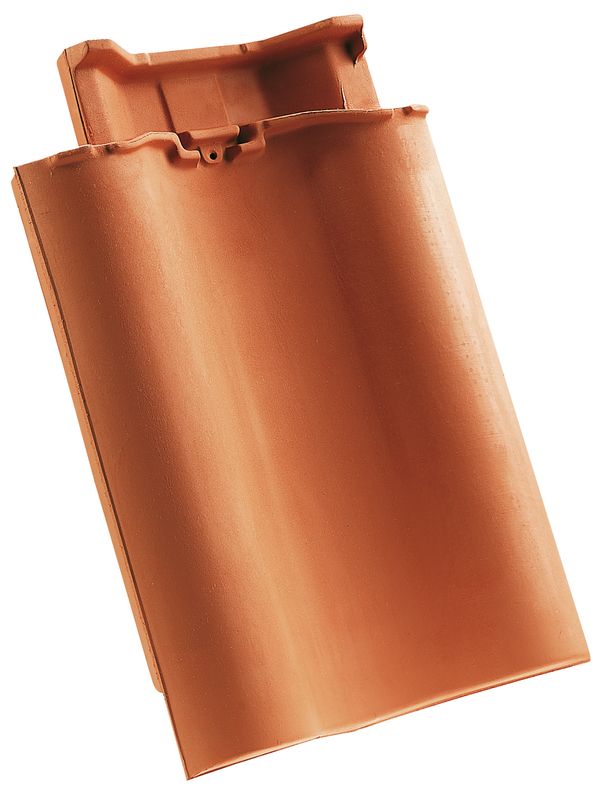

SIN crep sa duplim pokrivanjem

SIN ventilacioni crep

SIN grebeni ventilacioni crep

SIN grebeni ventilacioni polucrep

SIN grebeni ventilacioni ivični crep desni

SIN grebeni ventilacioni ivični crep levi

SIN grebeni ventilacioni crep sa duplim pokrivanjem

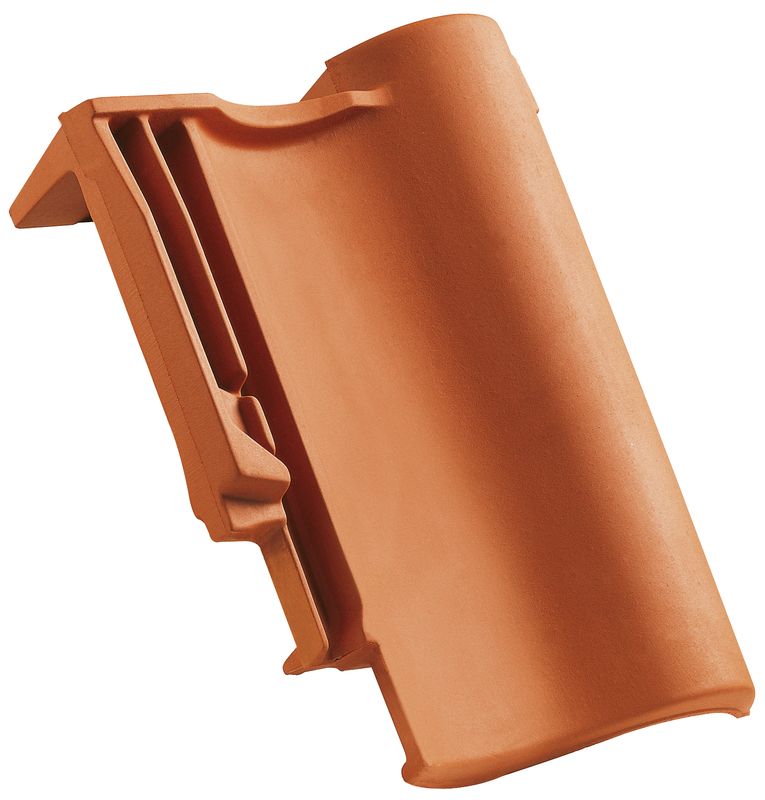

SIN jednostrešni crep, presovani

SIN jednostrešni ivični crep, presovani, desni

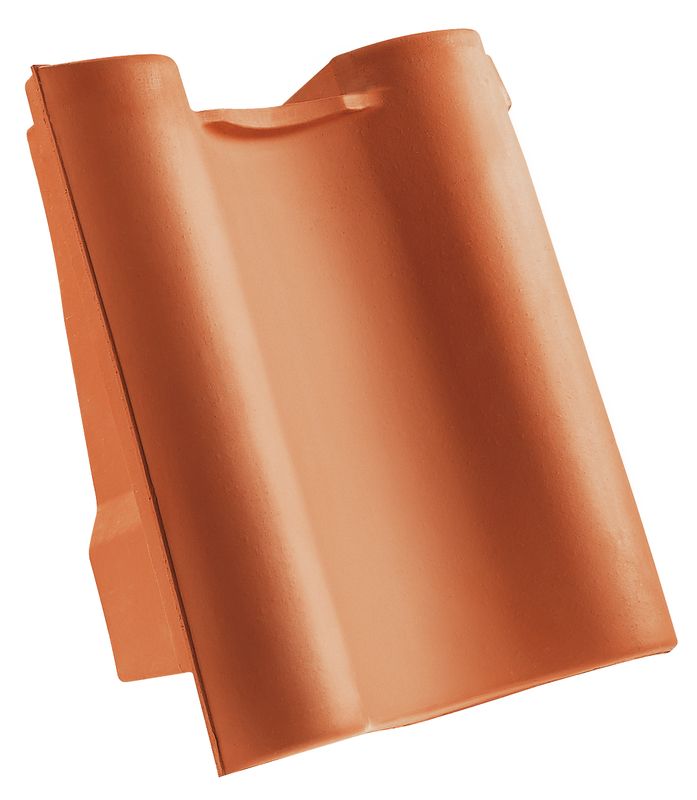

SIN jednostrešni ivični crep, presovani, levi

Asortiman proizvoda za greben i sleme

GOG grebeni crep PF

GOG grebeni crep PR

GOG početna i završna grebena pločica, keramika PF

GOG početna i završna grebena pločica, keramika PR

GOG funkcionalna početna i završna pločica, keramika PF

GOG funkcionalna početna i završna pločica, keramika PR

GOG početni slemeni crep, keramika PF

GOG početni slemeni crep, keramika PR

GOG početni slemeni crep, keramika, sa okruglim spojem PF

GOG početni slemeni crep, keramika sa rozetom PF

GOG slemena kapa za 3 strane PF

GOG slemena kapa za 4 strane PF

Stezaljka za greben od aluminijuma PR

FIRSTFIX stezaljka za greben od nerđajućeg čelika PR

GOG početni slemeni crep, keramika PR

Stezaljka za greben od aluminijuma PF

FIRSTFIX stezaljka za greben od nerđajućeg čelika PF

GOG grebeni crep PF

Stezaljka za greben od aluminijuma PF

FIRSTFIX stezaljka za greben od nerđajućeg čelika PF

GOG početni slemeni crep, keramika, sa okruglim spojem PF

GOG početna i završna grebena pločica, keramika PF

FIRSTFIX žica za stezaljku za greben G10

FIRSTFIX komplet stezaljke G10

Traka za greben/sleme 220 (CREAROLL ALU)

Traka za greben/sleme 300 (CREAROLL ALU)

Traka za greben/sleme 220 (CREAROLL PP)

Traka za greben/sleme 310 (CREAROLL PP)

Traka za greben/sleme 390 (CREAROLL PP)

Asortiman proizvoda za krovnu ventilaciju i izlaze

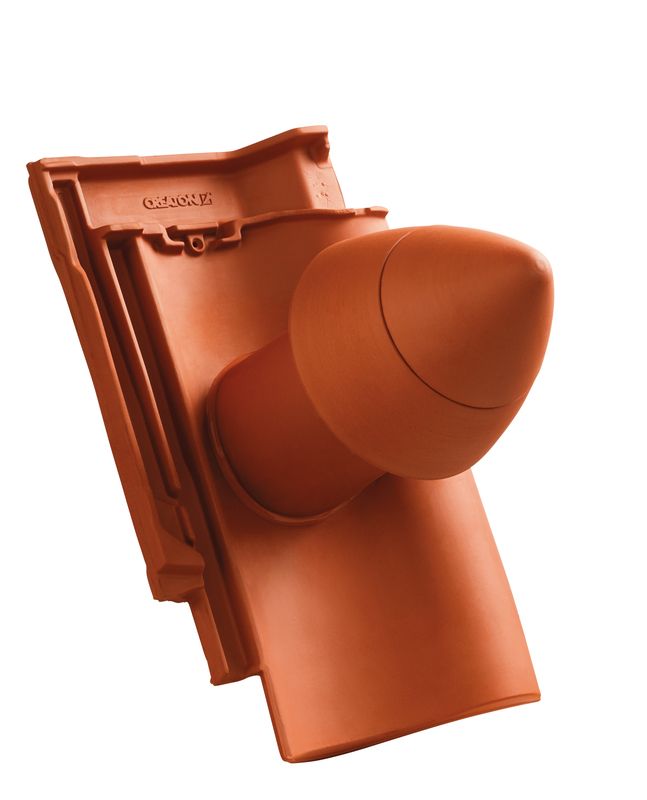

SIN SIGNUM keramički odvod ventilacije DN 100 mm sa navojnim poklopcem, uklj. adapter za priključak ispod krova i savitljivo crevo

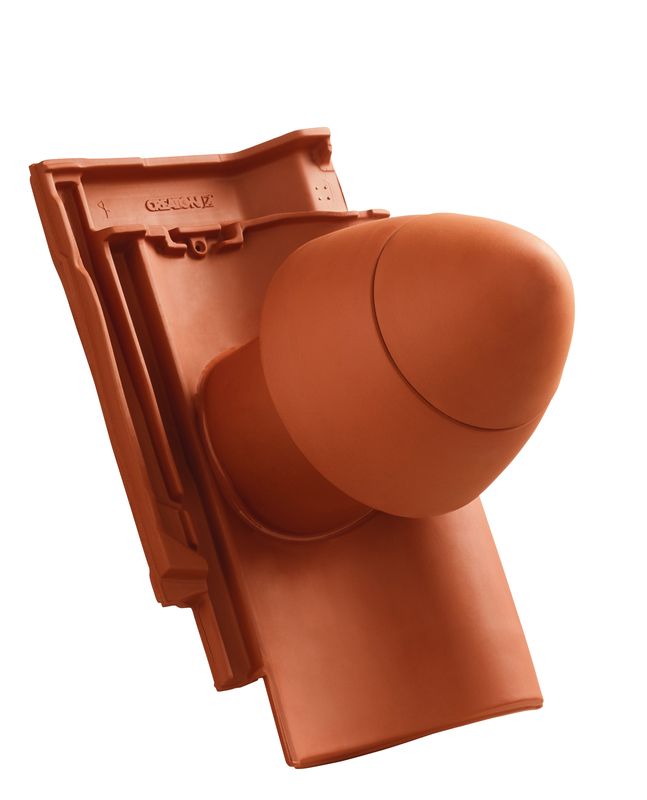

SIN SIGNUM keramički odvod ventilacije DN 125 mm sa uklonjivim poklopcem, uklj. adapter za priključak ispod krova i savitljivo crevo

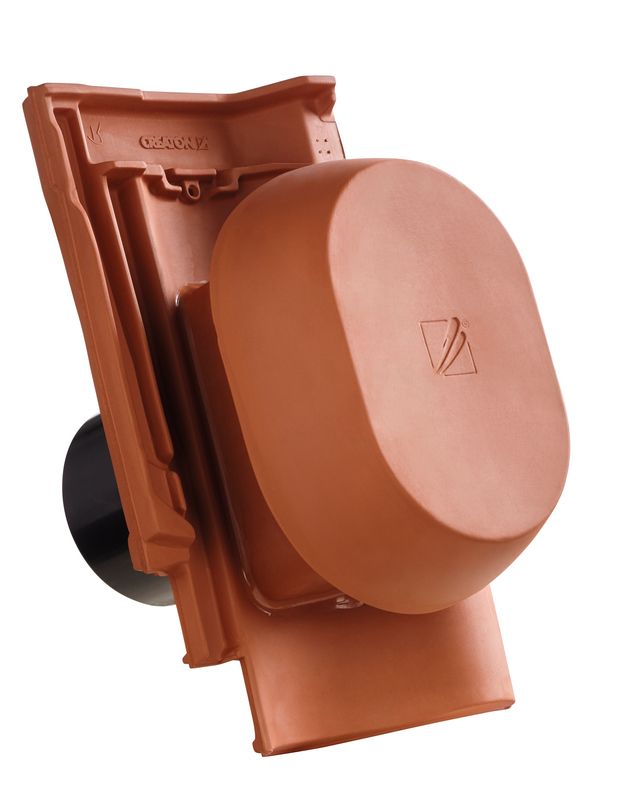

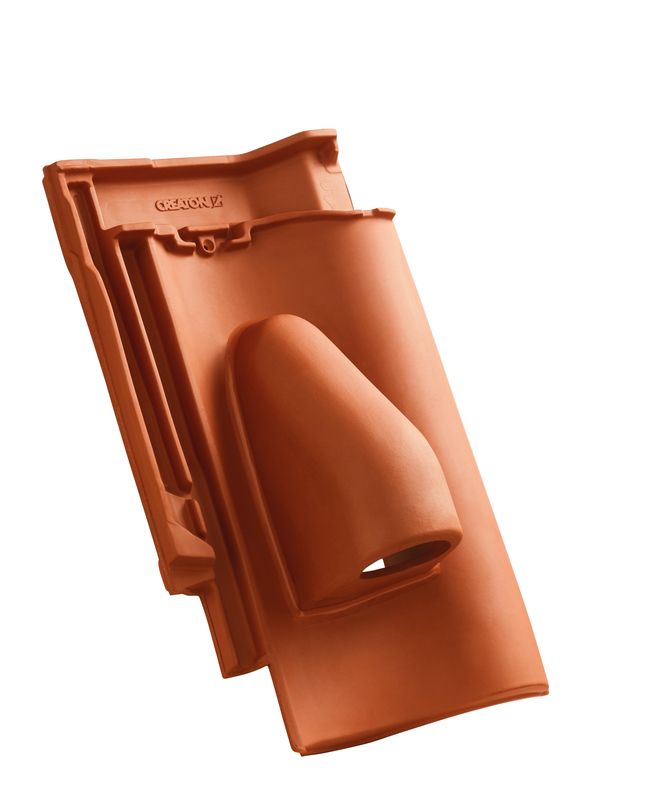

SIN SIGNUM keramički odvod za paru DN 150/160 mm, uklj. adapter za priključak ispod krova

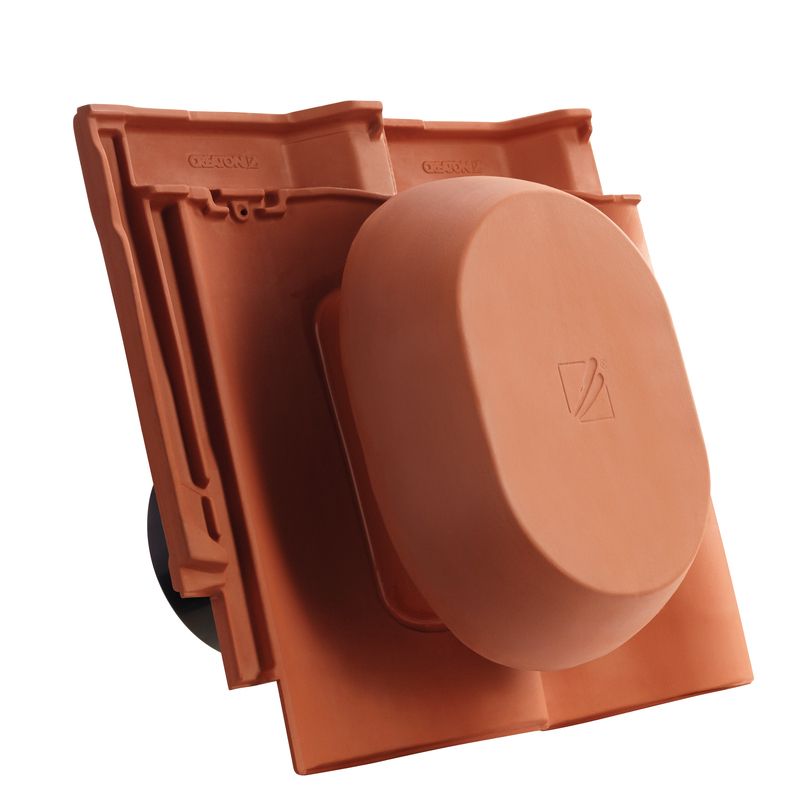

SIN SIGNUM keramički odvod za paru DN 200 mm, uklj. adapter za priključak ispod krova

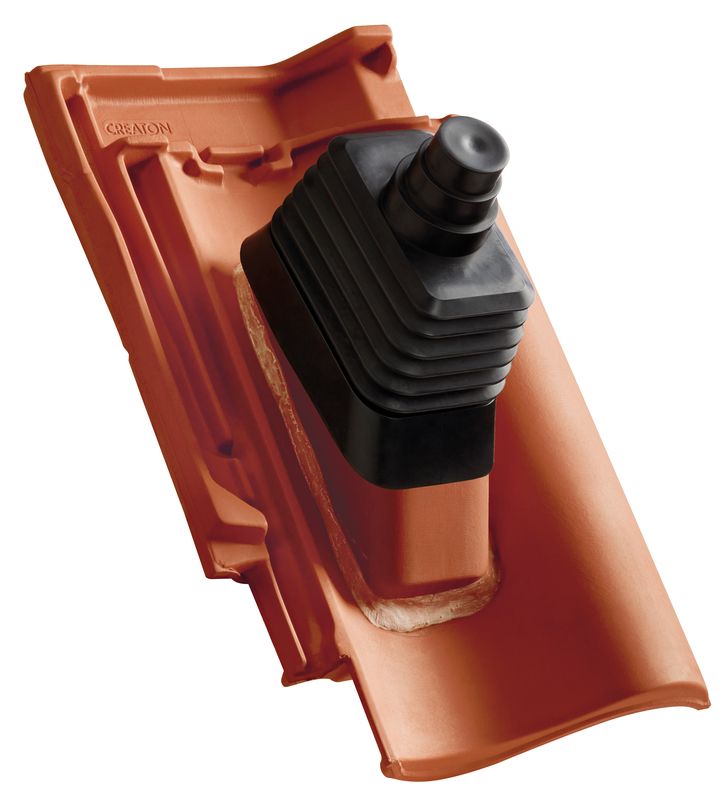

SIN crep sa izlazom za antenu

SIN crep sa izlazom za solarnu cev

SIN crep sa izlazom za dimnu cev NW 110

Univerzalno savitljivo crevo DN 150/160

Univerzalno savitljivo crevo DN 200

Univerzalni adapter za priključak ispod krova NW 13.5

Univerzalni adapter za priključak ispod krova NW 20

Univerzalno savitljivo crevo DN 150/160

Asortiman proizvoda od metala za zaštitu od snega, krovne prozore i solarnu instalaciju

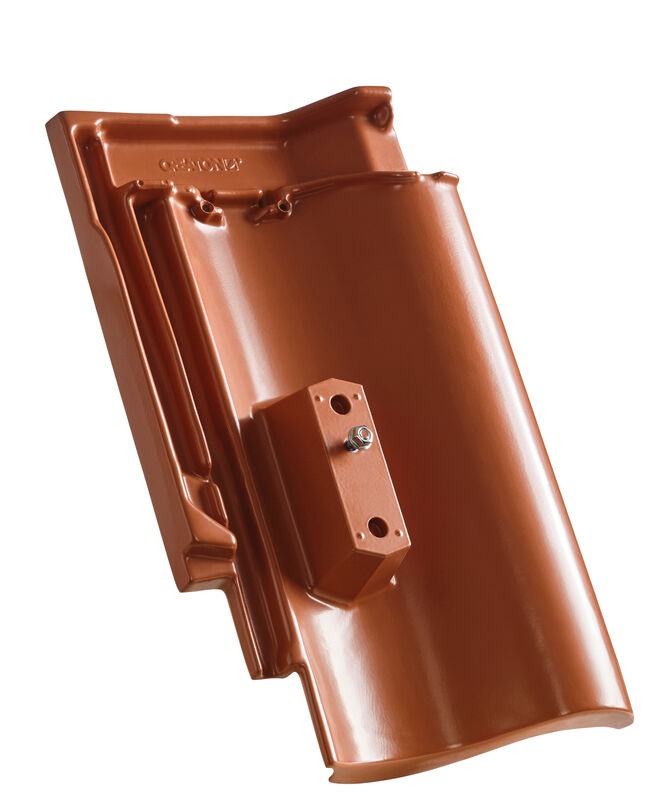

SIN aluminijumski osnovni element

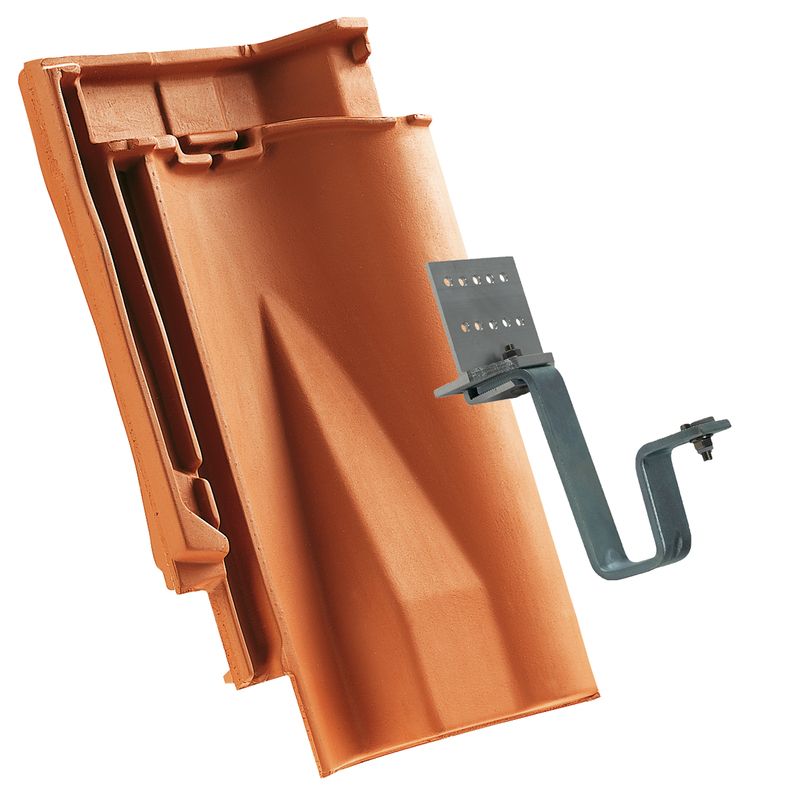

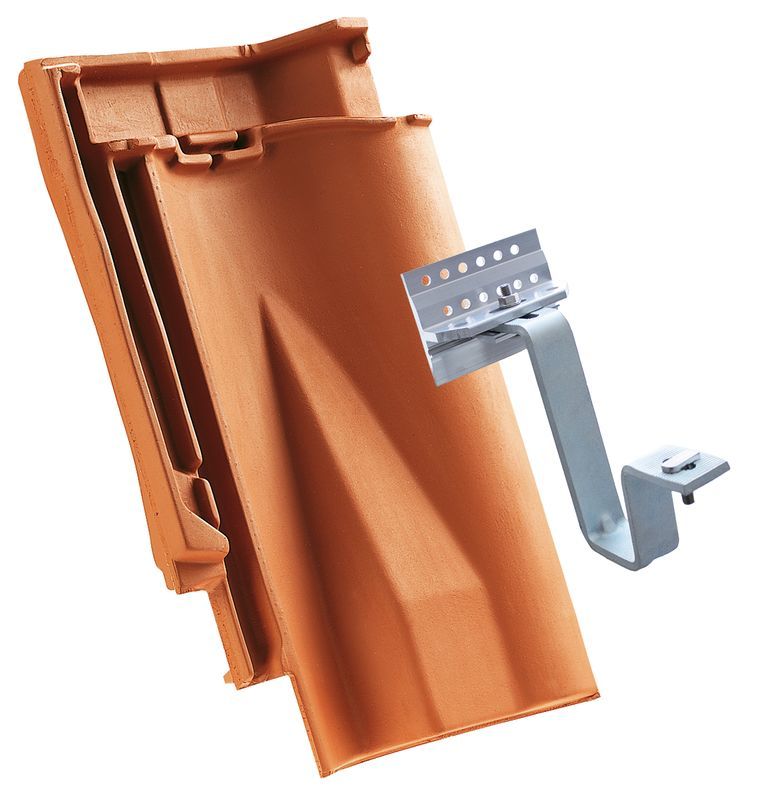

Solarni element za nosač

SIN sistem nosač solarnih panela 30 mm letvanje

SIN sistem nosač solarnih panela 40 mm letvanje

Pojedinačno gazište

Kratka rešetka

Duga rešetka

Log nosač

Planinski snegobranski nosač

Cilindrična cev Ø 40 mm, dužina 3 m

Univerzalna planinski snegobranski nosač završna kapa

Krovne merdevine

Nosač krovnih merdevina

Log nosač

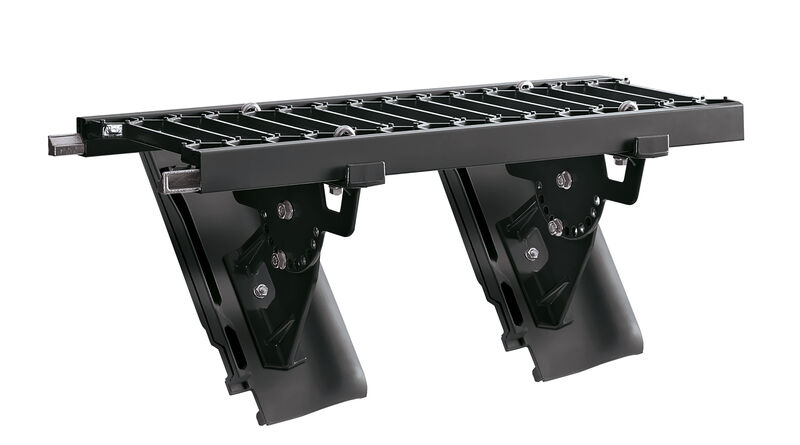

Rešetkasto gazište od aluminijuma 150 x 25 cm

Log nosač

Spojnica za cev Ø 32 mm

Asortiman proizvoda za krovne detalje i dodatnu zaštitu

SIN providni crep (akrilni)

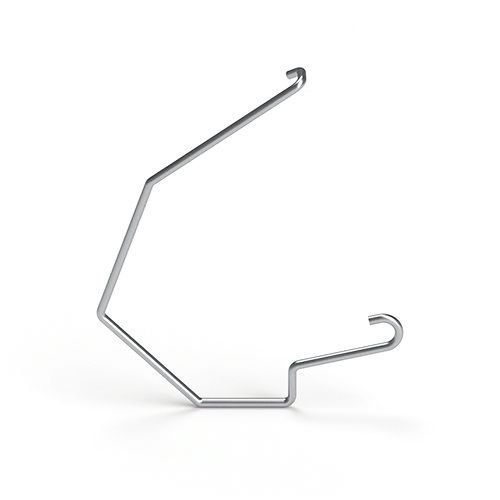

Kačeća sigurnosna kopča cink-aluminijum 30/50 letvanje (SIN)

Kačeća sigurnosna kopča cink-aluminijum 40/50 letvanje (SIN)

Kačeća sigurnosna kopča cink-aluminijum 40/60 letvanje (SIN)

Ulazna sigurnosna kopča cink-aluminijum univezalno letvanje (SIN)

Slemena aluminijumska kopča PDZ (uneverzalna pričvrsna kopča)

Zavrtanj od nerđajućeg čelika sa zaptivačem, dužina 50 mm

Stezaljka za sleme i udubljenje 10–13 mm

Univerzalna aluminijumska opšivna traka 300 mm (CREAFLEX ALU)

Univerzalna aluminijumska opšivna traka 450 mm (CREAFLEX ALU)

Univerzalna aluminijumska opšivna traka 300 mm (CREAFLEX ALU)

Univerzalna aluminijumska opšivna traka 450 mm (CREAFLEX ALU)

Ventilacioni češalj za nadstrešnice

Otvor za prozor 45 x 55 cm od metala sa jednostruko glaziranim sigurnosnim staklom

Termo-izolovani otvor za prozor 55 x 78 cm

Stub za satelitsku i običnu antenu, pocinkovan ili lakiran u boji

Akrilna boja 250 ml

Preuzimanja

Brošure i dokumenti
CAD

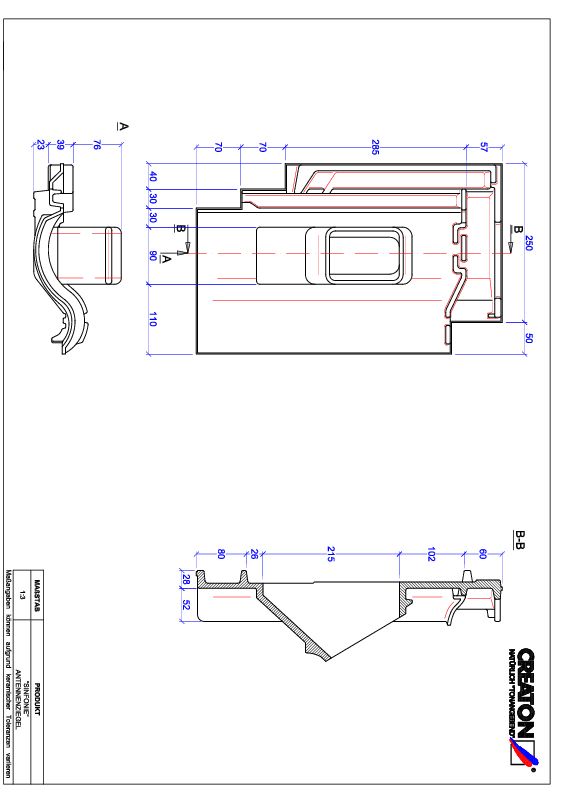

CAD datoteka proizvoda SINFONIE antena ANTENNE
pdf | 68 kB
dwg | 136 kB
jpeg | 52 kB

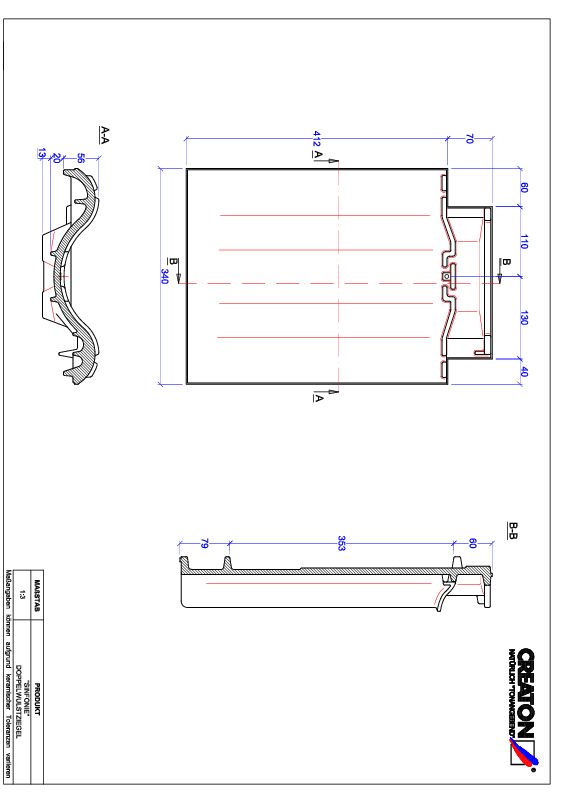

CAD datoteka proizvoda SINFONIE crep sa duplim pokrivanjem DWZ
pdf | 61 kB
dwg | 125 kB
jpeg | 45 kB

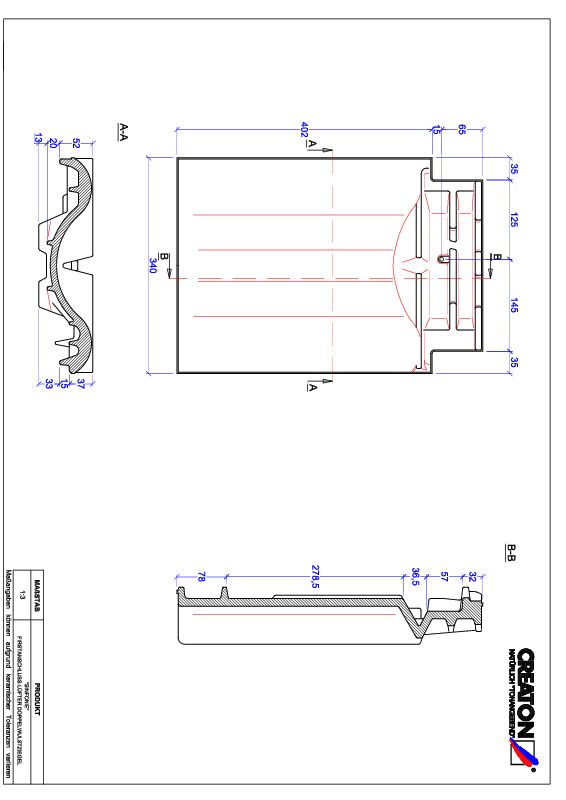

CAD datoteka proizvoda SINFONIE grebeni ventilacioni crep sa duplim pokrivanjem FALDWZ
pdf | 69 kB
dwg | 128 kB
jpeg | 50 kB

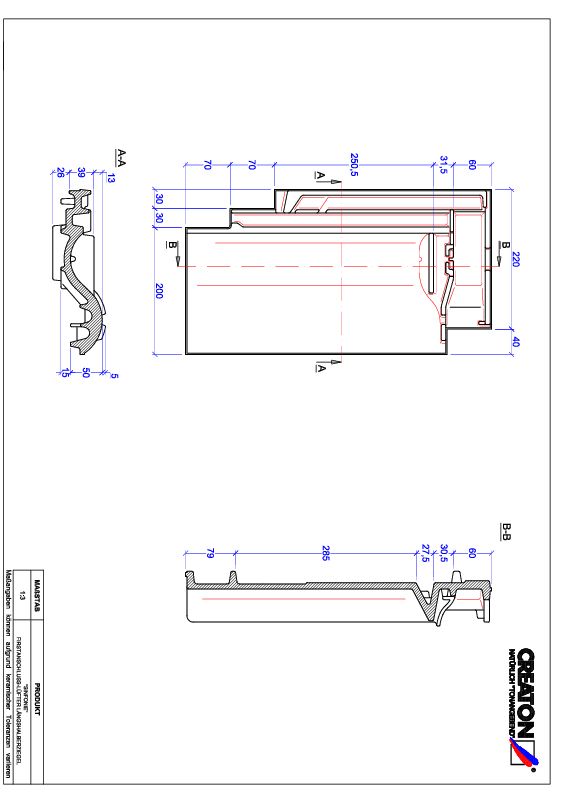

CAD datoteka proizvoda SINFONIE grebeni ventilacioni polucrep FALLH
pdf | 74 kB
dwg | 193 kB
jpeg | 49 kB

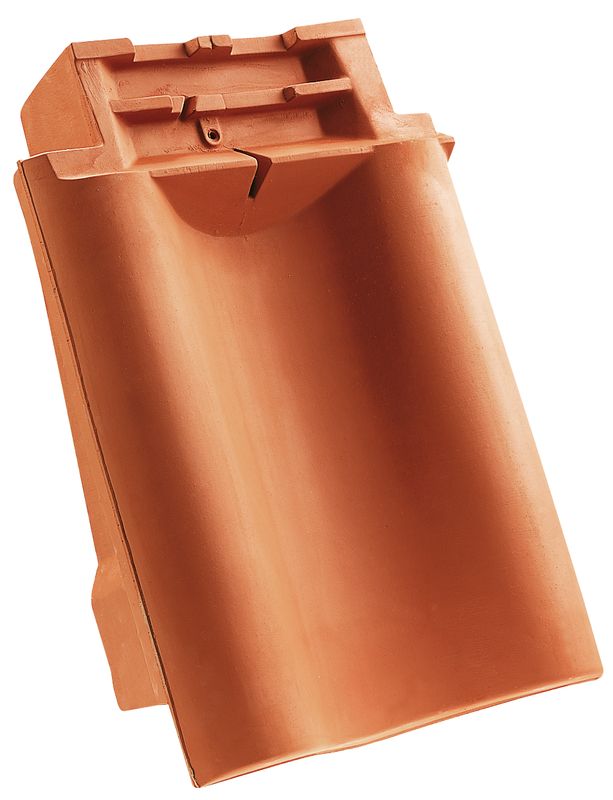

CAD datoteka proizvoda SINFONIE grebeni spojni ventilator, ivični levi FALOGL
pdf | 61 kB
dwg | 118 kB
jpeg | 46 kB
CAD datoteka proizvoda SINFONIE grebeni spojni ventilator, ivični desni FALOGR
pdf | 67 kB
dwg | 129 kB
jpeg | 49 kB

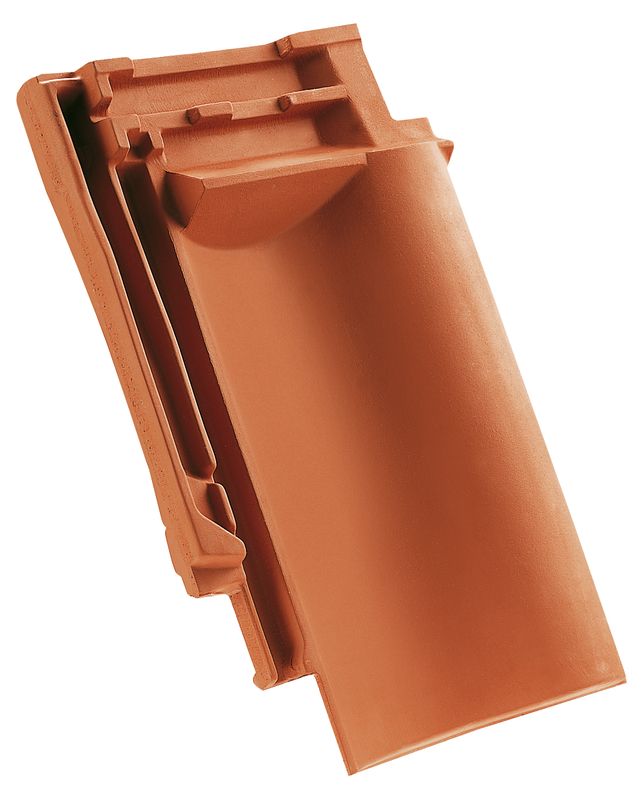

CAD datoteka proizvoda SINFONIE grebeni ventilacioni crep FALZ
pdf | 67 kB
dwg | 132 kB
jpeg | 51 kB

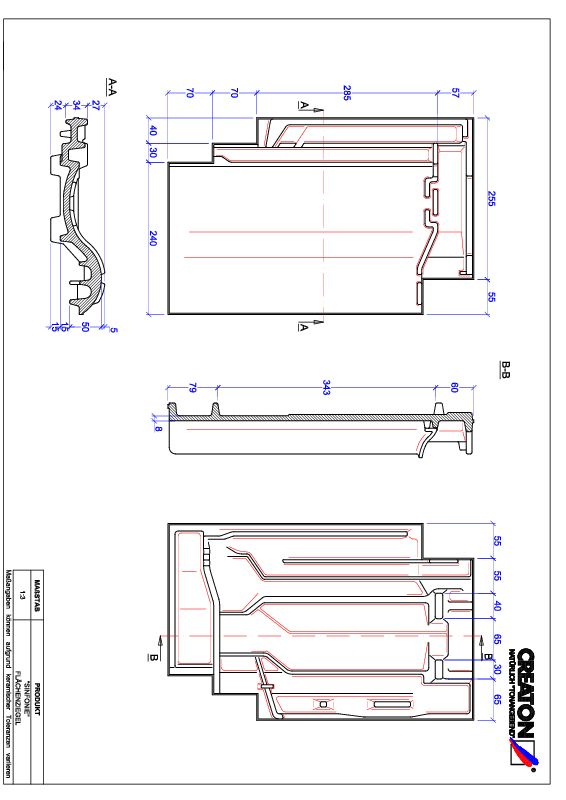

CAD datoteka proizvoda SINFONIE osnovni FLA
pdf | 73 kB
dwg | 158 kB
jpeg | 67 kB

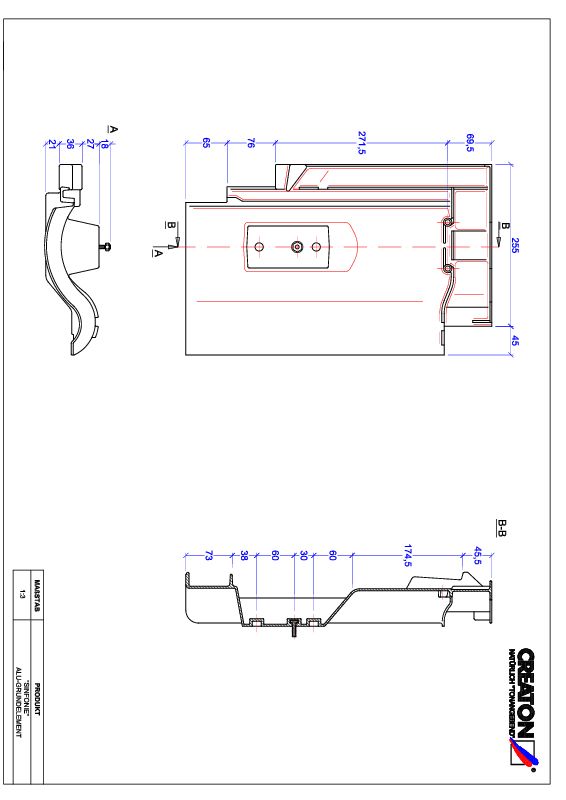

CAD datoteka proizvoda SINFONIE osnova, aluminijum GRUNDALU
pdf | 53 kB
dwg | 131 kB
jpeg | 45 kB
CAD datoteka proizvoda SINFONIE polucrep LH
pdf | 63 kB
dwg | 128 kB
jpeg | 46 kB

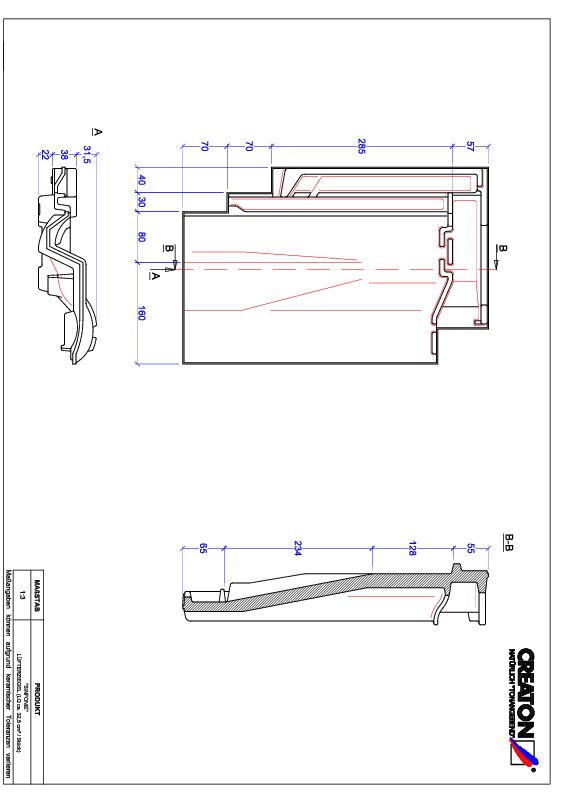

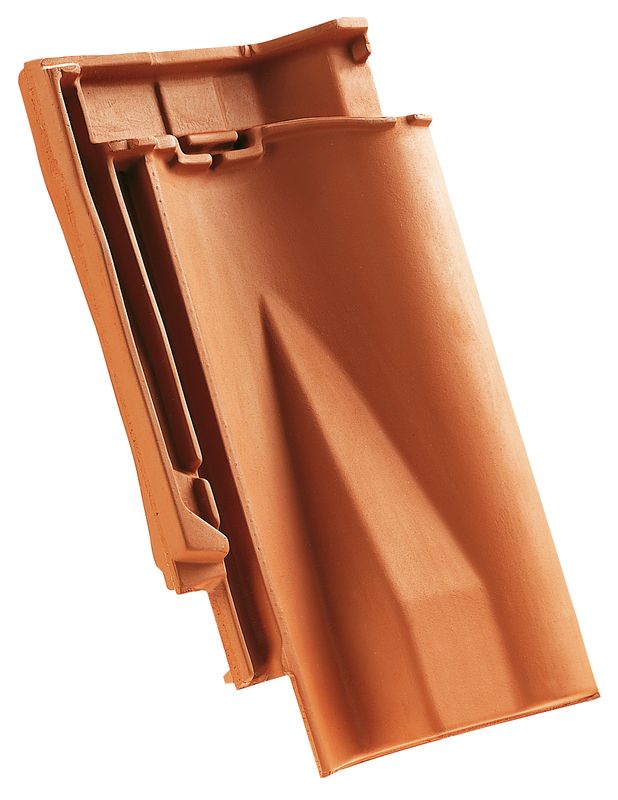

CAD datoteka proizvoda SINFONIE ventilacioni crep LUEFTZ
pdf | 65 kB
dwg | 127 kB
jpeg | 49 kB

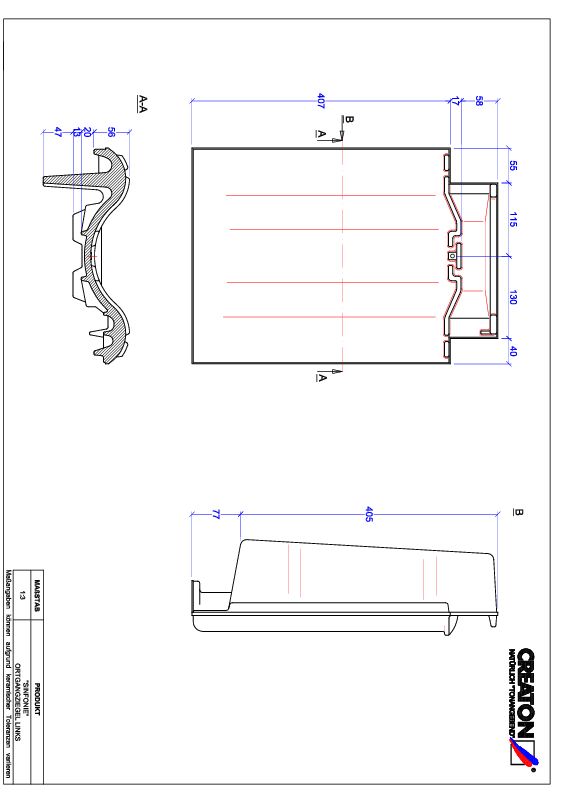

CAD datoteka proizvoda SINFONIE ivica levo OGL
pdf | 57 kB
dwg | 121 kB
jpeg | 44 kB

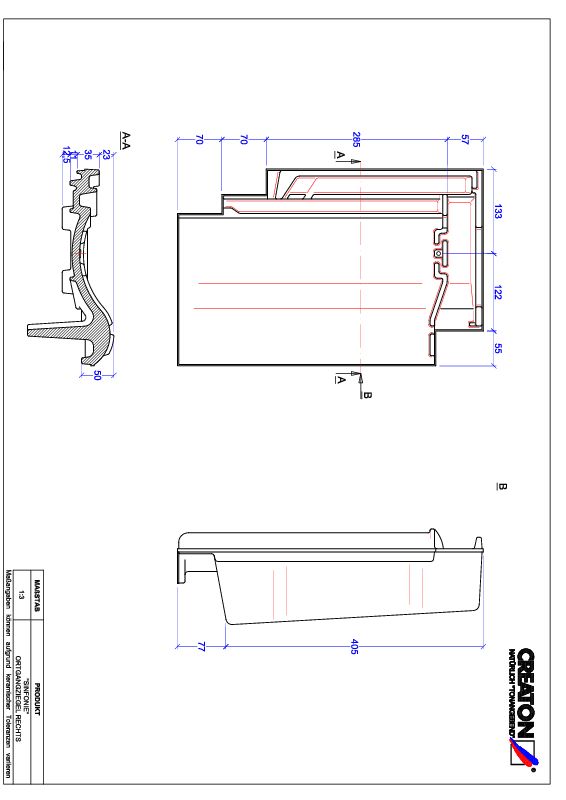

CAD datoteka proizvoda SINFONIE ivica desno OGR
pdf | 60 kB
dwg | 124 kB
jpeg | 46 kB

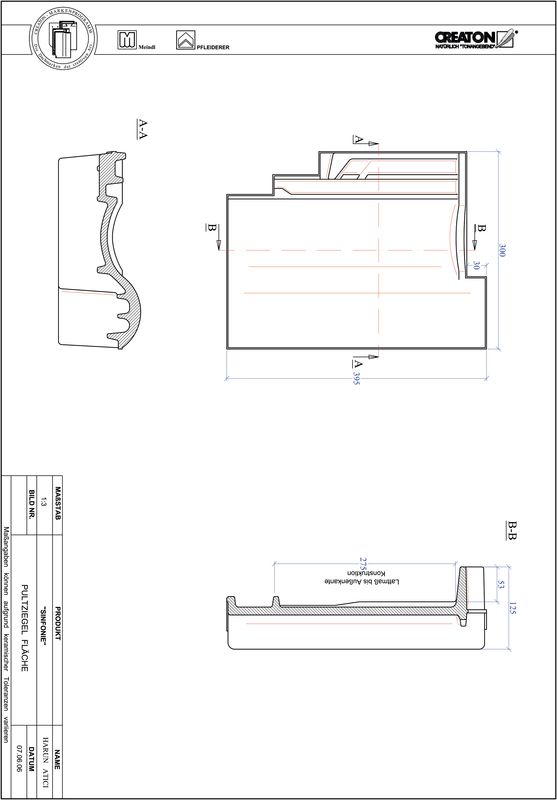

CAD datoteka proizvoda SINFONIE jednostrešni osnovni crep PULTFLA
pdf | 109 kB
image/jpeg | 48 kB
jpeg | 48 kB

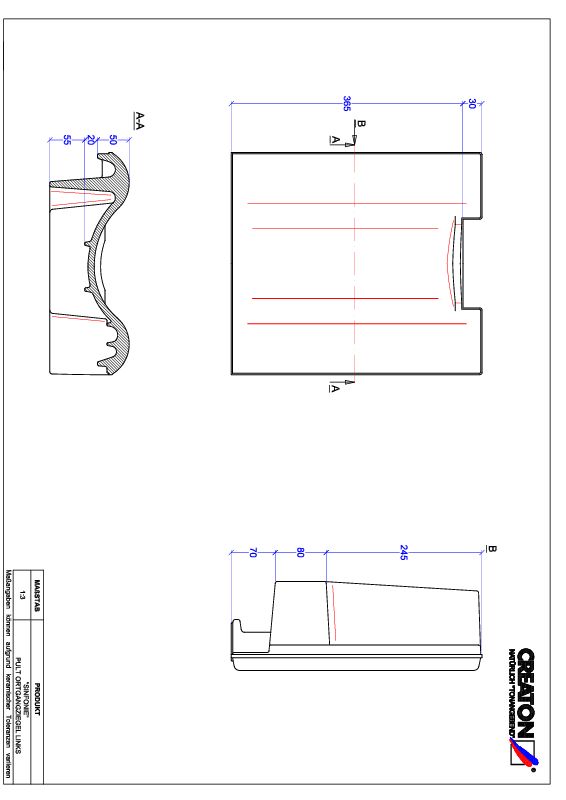

CAD datoteka proizvoda SINFONIE jednostrešni ivični crep, levi PULTOGL
pdf | 53 kB
dwg | 105 kB
jpeg | 38 kB

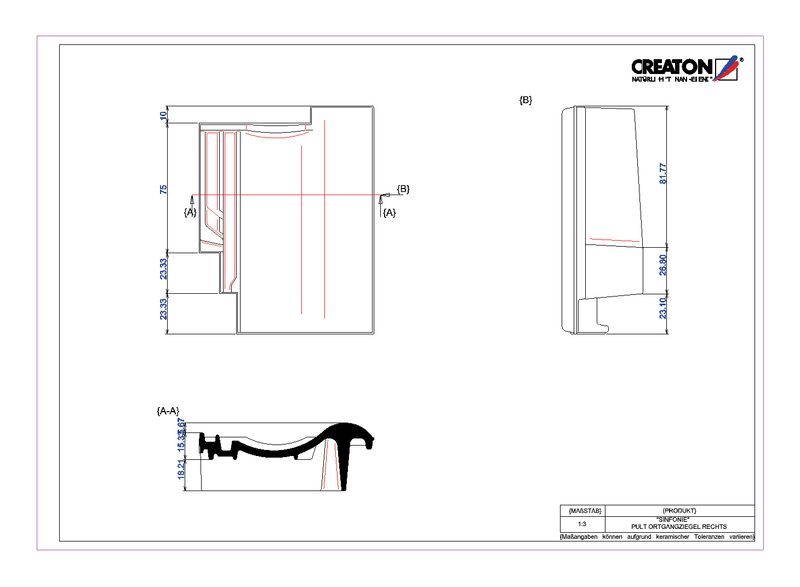

CAD datoteka proizvoda SINFONIE jednostrešni ivični crep, desni PULTOGR
pdf | 21 kB
dwg | 110 kB
jpeg | 37 kB

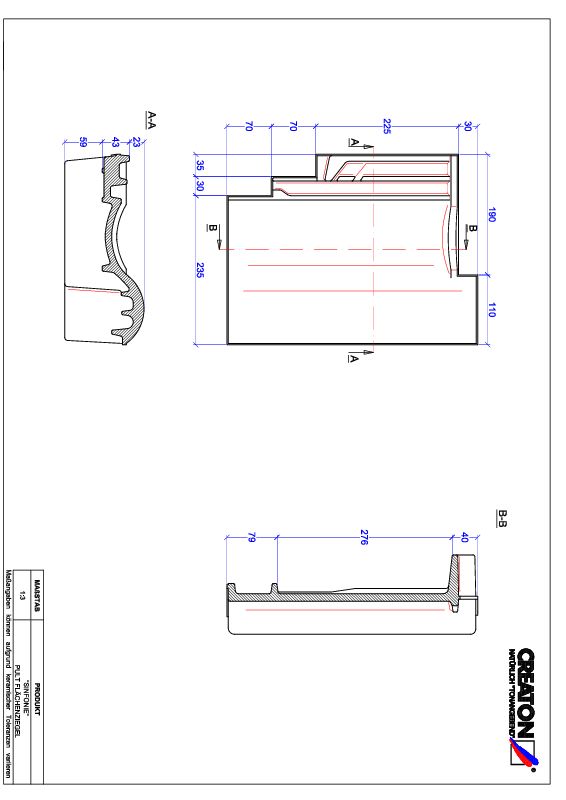

CAD datoteka proizvoda SINFONIE jednostrešni crep PULT
pdf | 59 kB
dwg | 117 kB
jpeg | 44 kB

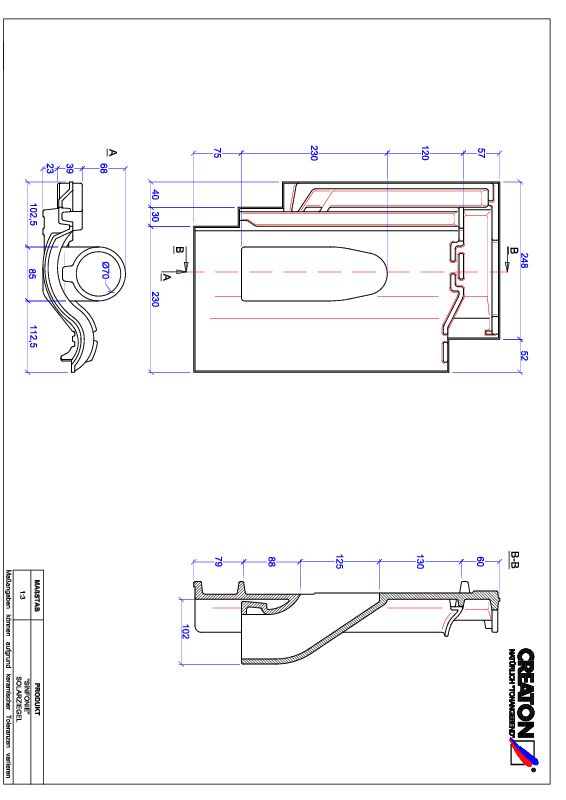

CAD datoteka proizvoda SINFONIE solarni SOLAR
pdf | 73 kB
dwg | 136 kB
jpeg | 53 kB

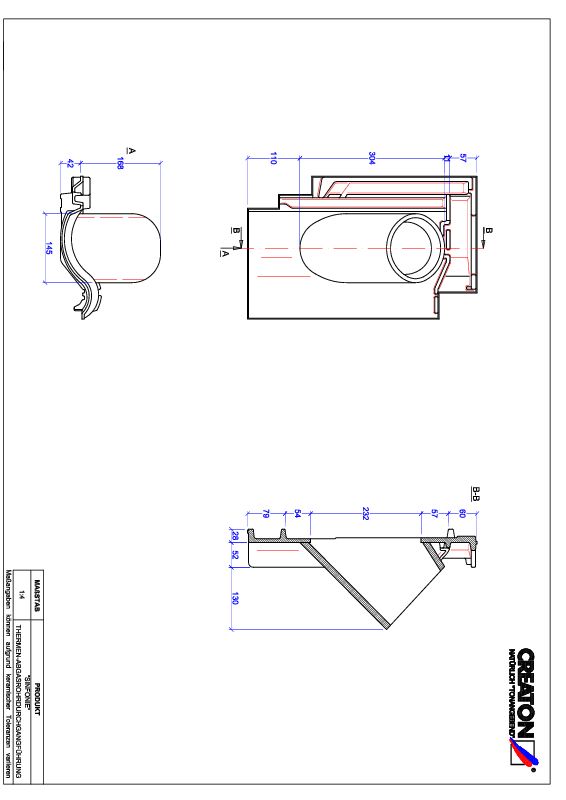

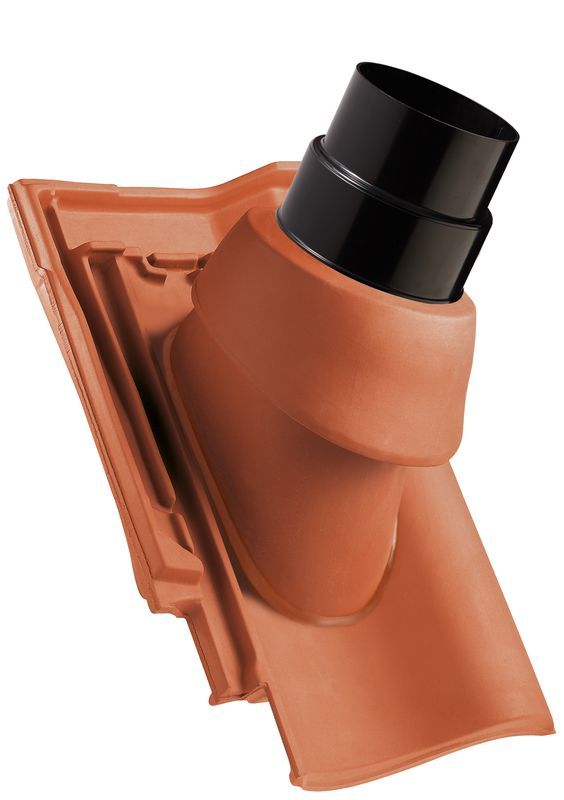

CAD datoteka proizvoda SINFONIE Thermal THERME
pdf | 64 kB
dwg | 126 kB
jpeg | 42 kB
CAD datoteka proizvoda asortiman dodatne opreme za GREBEN FIRST-PF
pdf | 110 kB
dwg | 109 kB
jpeg | 42 kB
CAD datoteka proizvoda asortiman dodatne opreme za GREBEN FIRST-PR
pdf | 110 kB
dwg | 113 kB
jpeg | 45 kB
# ZUB_SIG100_SIGNUM100
pdf | 521 kB
dwg | 180 kB
jpeg | 53 kB
# ZUB_SIG125_SIGNUM125
pdf | 550 kB
dwg | 188 kB
jpeg | 55 kB
